选择代码

代码参数

材质

螺纹旋向

表面处理

选型参数

丝杠外径D(mm) *

螺距 *

丝杠长度L(mm) *

110~1200/0.5

台阶长度S(mm) *

2~100/0.5

台阶长度F(mm) *

台阶直径R(mm) *

梯形丝杠组件加宽方型螺帽

图片仅供参考

梯形丝杠组件加宽方型螺帽

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	材质 / 丝杠	材质 / 螺帽	表面处理 / 丝杠	表面处理 / 螺帽	类型
JT-RQBXUO	右旋	S45C	黄铜	发黑	一	支持侧+支持侧 ● 加宽方型螺帽
JT-RQBXUL	左右旋	S45C	黄铜	发黑	一	支持侧+支持侧 ● 加宽方型螺帽
JT-RQBXUX	右旋	SUS303	黄铜	一	一	支持侧+支持侧 ● 加宽方型螺帽
JT-RQBXUM	左右旋	SUS303	黄铜	一	一	支持侧+支持侧 ● 加宽方型螺帽

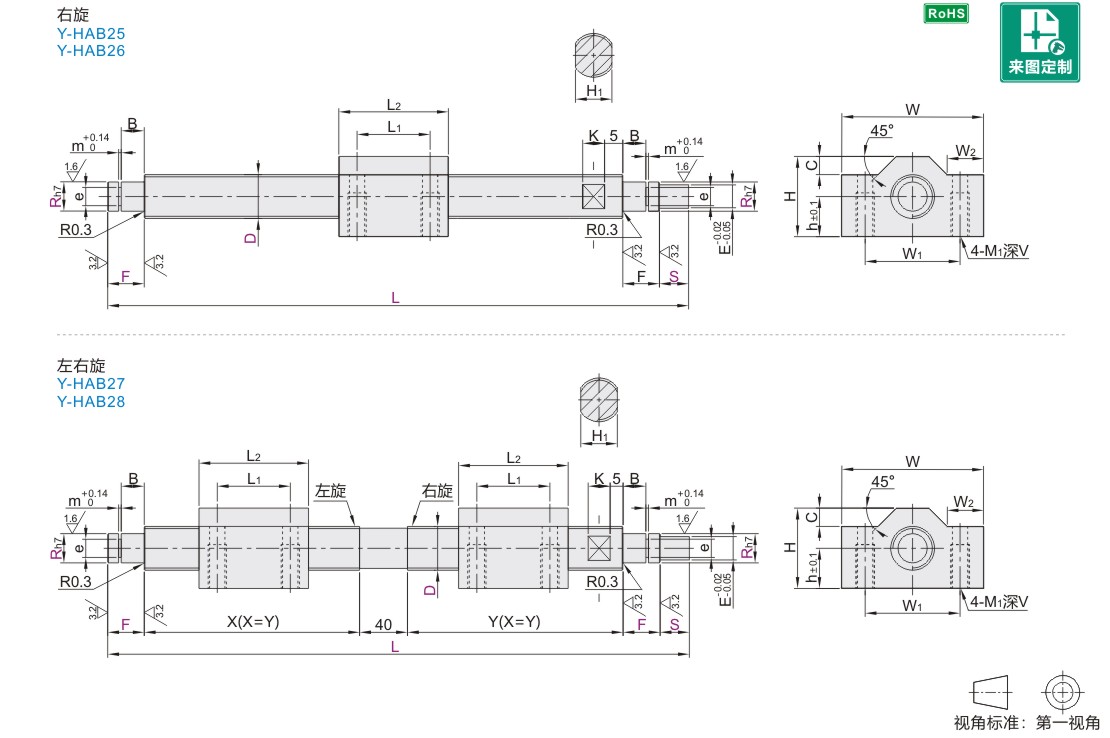

X、Y请根据使用要求制定尺寸，最小单位0.5mm。

挡圈槽尺寸表

R	e	e公差	m	B
8	5	+0.075 0	0.7	7
10	9.6	0 -0.09	1.15	8
12	11.5	0 -0.11		8
15	14.3	0 -0.11		9

选型参数

型号		螺距	最小单位0.5		F		R	螺帽尺寸										丝杠尺寸			轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
代码	丝杠轴径D	螺距	L	S	F		R	h	W	H	L1	L2	W1	W2	C	M1	V	E	H1	K	轴向间隙	径向间隙	动态容许推力 KN	理论传动效率
右旋 JT-RQBXUO JT-RQBXUX 左右旋 JT-RQBXUL JT-RQBXUM	12	2	110~1000	2~100	10		8	11	39	22	20	30	26	10	5	M5	12	6	10	5	0.1mm 以内	0.3mm 以内	3.9	≈32%
	14	3	110~1000		12		8 10	11	39	22	20	30	26					8	12	7			4.8	≈39%
	16	3	120~1200				8 10 12	14	45	28	24	35	32					10	14	8			6.65	≈35%
	20	4	130~1200				10 15	16	49	32	28	40	36	11	6	M6	15	12	17				9.8	≈37%
	25	5	130~1200				10 15	20	63	38	34	50	46	14	10	M8	16	12	23				14.2	≈37%

JT-RQBXUL/JT-RQBXUM需满足条件：L＞2×(L2+F)+20+S。

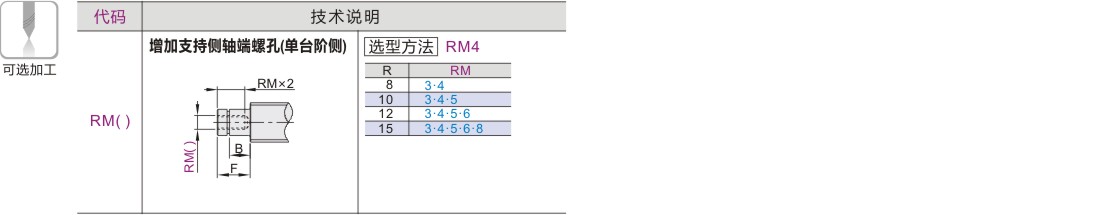

产品名称

暂未上传文档资料
