直线导轨滑块法兰型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-RSTNUD	普通级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-RSTNUU	普通级	上锁式	双滑块	上锁式	S55C	SNCM220	组件
JT-RSTNUO	精密级	上锁式	单滑块	上锁式	S55C	SNCM220	组件
JT-RSTNUX	精密级	上锁式	双滑块	上锁式	S55C	SNCM220	组件

选型参数

选型表

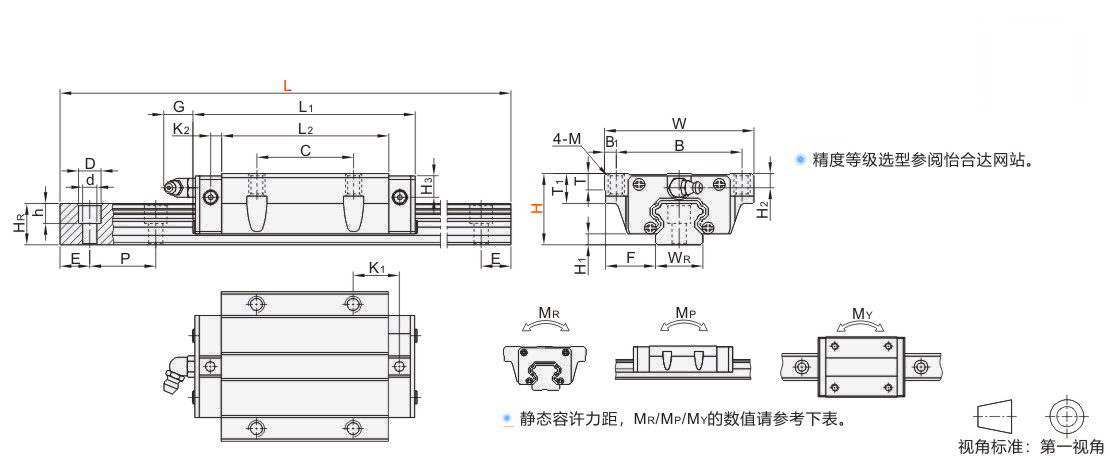

型号		L	H1	F	滑块尺寸
代码	H	L	H1	F	W	B	B1	C	L1	L2	K1	K2	G	M	T	T1
JT-RSTNUD JT-RSTNUU JT-RSTNUO JT-RSTNUX	24	100~1480	4.2	16	47	38	4.5	30	56.3	39.3	9.95	3.2	7	M5	7	11
	30	100~1480	5	21.5	63	53	5	40	72.9	51.3	8.65	5.8	12	M6	7	10
	36	100~1480	6.5	23.5	70	57	6.5	45	81.6	59	12.5	5.8		M8	11	16
	42	200~1480	8	31	90	72	9	52	97	71.4	16	6.8		M10	11	18
	48	200~2655	9.5	33	100	82	—	62	111.2	81	—	8.6	11.5	M10	13	21
	60	255~3486	10	37.5	120	100		80	137.7	102.5		10.6	13.5	M12	13	25
	70	300~3865	13	43.5	140	116		95	162.1	119.5		8.9		M14	19	32
	90	370~3927	15	53.5	170	142		110	199	149		8.9		M16	21.5	37.5

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。

滑块尺寸		滑轨尺寸							基本额定负载(KN)		容许静力矩(KN-m)			重量
H2	H3	WR	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
4.3	4.3	15	15	7.5	5.3	4.5	60	M4×16	11.8	18.9	0.14	0.12	0.12	0.18	1.5
5	5	20	18	9.5	8.5	6		M5×16	19.2	29.5	0.29	0.23	0.23	0.4	2.4
6	6	23	22	11	9	7		M6×20	28.1	42.4	0.48	0.39	0.39	0.62	3.4
7	7	28	26	14	12	9	80	M8×25	39.2	57.8	0.79	0.62	0.62	1.09	4.8
8	8	34	29	14	12	9	80	M8×25	52	75.5	1.25	0.93	0.93	1.61	6.6
10	10	45	38	20	17	14	105	M12×35	83.8	117.9	2.57	1.81	1.81	2.98	11.5
11	11	53	44	23	20	16	120	M14×45	123.6	169.8	4.5	3.13	3.13	4.17	15.5
19	19	63	53	26	22	18	150	M16×50	198.8	265.3	8.36	6.11	6.11	8.73	21.9

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E	H	L 最小单位1	N (安装孔数)	E	H	L 最小单位1	N (安装孔数)	E
24	100~131	2	E=[L-(N-1)×P]/2	30	740~799	13	E=[L-(N-1)×P]/2	36	1402~1461	24	E=[L-(N-1)×P]/2
	132~191	3			800~859	14		36	1462~1480	25
	192~251	4			860~919	15		42	200~263	3
	252~311	5			920~979	16			264~343	4
	312~371	6			980~1039	17			344~423	5
	372~431	7			1040~1099	18			424~503	6
	432~491	8			1100~1159	19			504~583	7
	492~551	9			1160~1219	20			584~663	8
	552~611	10			1220~1279	21			664~743	9
	612~671	11			1280~1339	22			744~823	10
	672~731	12			1340~1399	23			824~903	11
	732~791	13			1400~1459	24			904~983	12
	792~851	14			1460~1480	25			984~1063	13
	852~911	15		36	100~141	2			1064~1143	14
	912~971	16			142~201	3			1144~1223	15
	972~1031	17			202~261	4			1224~1303	16
	1032~1091	18			262~321	5			1304~1383	17
	1092~1151	19			322~381	6			1384~1463	18
	1152~1211	20			382~441	7			1464~1480	19
	1212~1271	21			442~501	8		/
	1272~1331	22			502~561	9
	1332~1391	23			562~621	10
	1392~1451	24			622~681	11
	1452~1480	25			682~741	12
30	100~139	2			742~801	13
	140~199	3			802~861	14
	200~259	4			862~921	15
	260~319	5			922~981	16
	320~379	6			982~1041	17
	380~439	7			1042~1101	18
	440~499	8			1102~1161	19
	500~559	9			1162~1221	20
	560~619	10			1222~1281	21
	620~679	11			1282~1341	22
	680~739	12			1342~1401	23

H	L	N	E	H	L	N	E	H	L	N	E	H	L	N	E
H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E	H	最小单位1	(安装孔数)	E
48	200~255	3	E=[L-(N-1)×P]/2	60	255~336	3	E=[L-(N-1)×P]/2	70	300~385	3	E=[L-(N-1)×P]/2	90	370~477	3	E=[L-(N-1)×P]/2
	256~335	4			337~441	4			386~505	4			478~627	4
	336~415	5			442~546	5			506~625	5			628~777	5
	416~495	6			547~651	6			626~745	6			778~927	6
	496~575	7			652~756	7			746~865	7			928~1077	7
	576~655	8			757~861	8			866~985	8			1078~1227	8
	656~735	9			862~966	9			986~1105	9			1228~1377	9
	736~815	10			967~1071	10			1106~1225	10			1378~1527	10
	816~895	11			1072~1176	11			1226~1345	11			1528~1677	11
	896~975	12			1177~1281	12			1346~1465	12			1678~1827	12
	976~1055	13			1282~1386	13			1466~1585	13			1828~1977	13
	1056~1135	14			1387~1491	14			1586~1705	14			1978~2127	14
	1136~1215	15			1492~1596	15			1706~1825	15			2128~2277	15
	1216~1295	16			1597~1701	16			1826~1945	16			2278~2427	16
	1296~1375	17			1702~1806	17			1946~2065	17			2428~2577	17
	1376~1455	18			1807~1911	18			2066~2185	18			2578~2727	18
	1456~1535	19			1912~2016	19			2186~2305	19			2728~2877	19
	1536~1615	20			2017~2121	20			2306~2425	20			2878~3027	20
	1616~1695	21			2122~2226	21			2426~2545	21			3028~3177	21
	1696~1775	22			2227~2331	22			2546~2665	22			3178~3327	22
	1776~1855	23			2332~2436	23			2666~2785	23			3328~3477	23
	1856~1935	24			2437~2541	24			2786~2905	24			3478~3627	24
	1936~2015	25			2542~2646	25			2906~3025	25			3628~3777	25
	2016~2095	26			2647~2751	26			3026~3145	26			3778~3927	26
	2096~2175	27			2752~2856	27			3146~3265	27		/
	2176~2255	28			2857~2961	28			3266~3385	28
	2256~2335	29			2962~3066	29			3386~3505	29
	2336~2415	30			3067~3171	30			3506~3625	30
	2416~2495	31			3172~3276	31			3626~3745	31
	2496~2575	32			3277~3381	32			3746~3865	32
	2576~2655	33			3382~3486	33		/

P：螺钉孔间距离
E：螺钉中心孔至端面距离

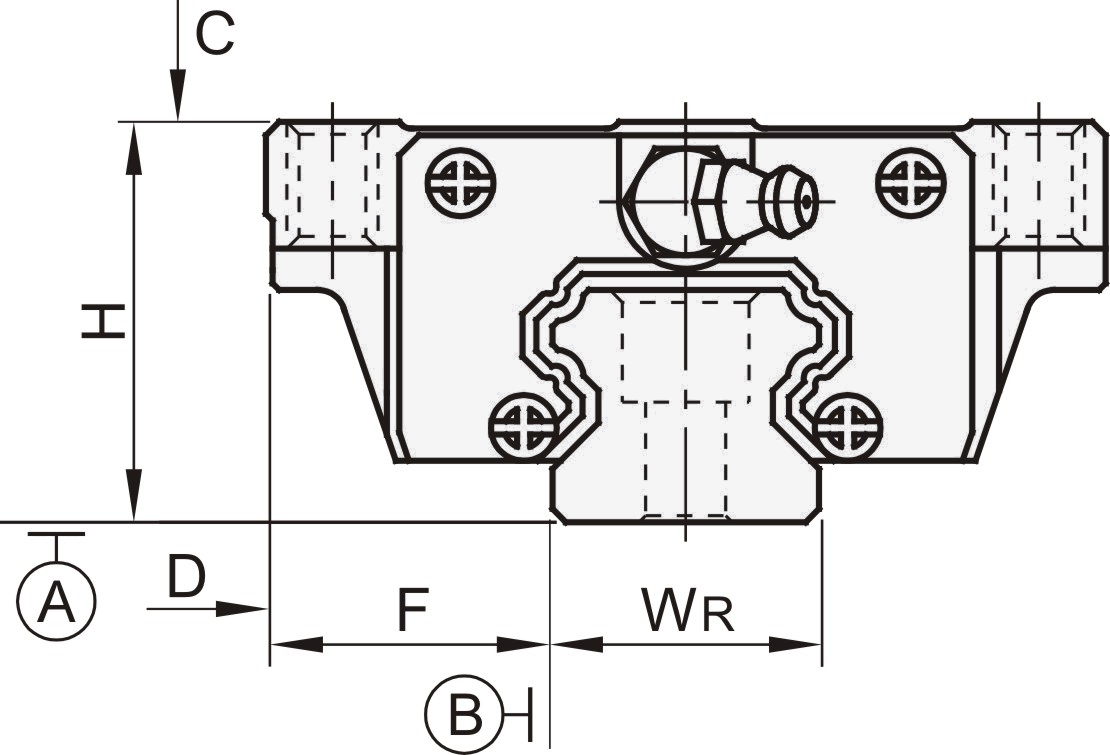

精度基准

尺寸精度		普通级								精密级
尺寸精度		24	30	36	42	48	60	70	90	24	30	36	42	48	60	70	90
单滑块	高度H的容许尺寸误差	±0.1					±0.1			±0.03		±0.04		0 -0.04	0 -0.05		0 -0.07
单滑块	宽度F的容许尺寸误差	±0.1					±0.1			±0.03		±0.04		0 -0.04	0 -0.05		0 -0.07
双滑块	高度H的相互误差	0.02		0.02			0.03			0.01		0.01		0.07			0.01
双滑块	宽度F的相互误差	0.02		0.03			0.03			0.015		0.015		0.07			0.015
滑块C面对滑轨A面的行走平行度		请在怡合达官网参阅行走精度表
滑块D面对滑轨B面的行走平行度		请在怡合达官网参阅行走精度表
