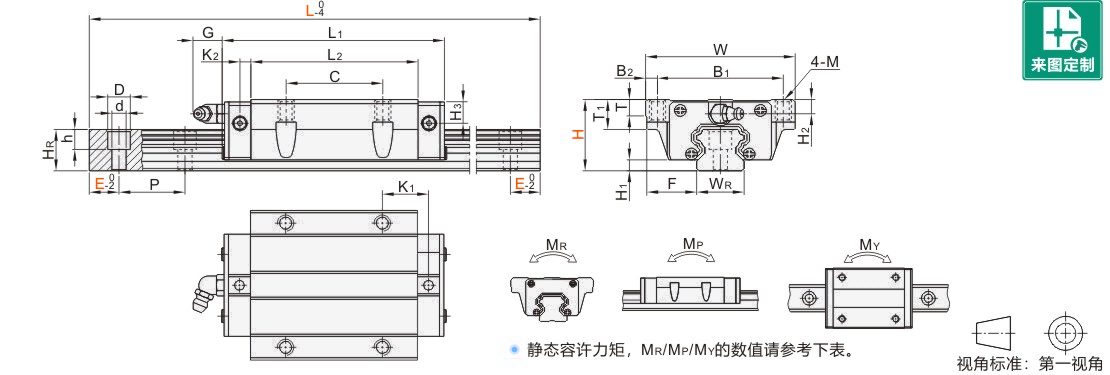

高组装直线导轨 滑块法兰型 重载型

选型表

选型需满足条件：H=24时，L＞B×62、H=30时，L＞B×79、H=36时，L＞B×85、H=42时，L＞B×99、H=48时，L＞B×114。
L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到4000mm/条。
长度L超过整根长度的需拼接，非拼接处E尺寸公差为0~-0.5mm，拼接处端距E尺寸公差较严格为0~-0.3mm。
组合成品已调好预压和精度等级，如需单独购买滑轨、滑块请联系怡合达工作人员。
安装尺寸与其他品牌同规格产品相同，组合成品可以替换使用；各品牌滑轨和滑块不能互配，因此滑块和滑轨无法单独替换使用。

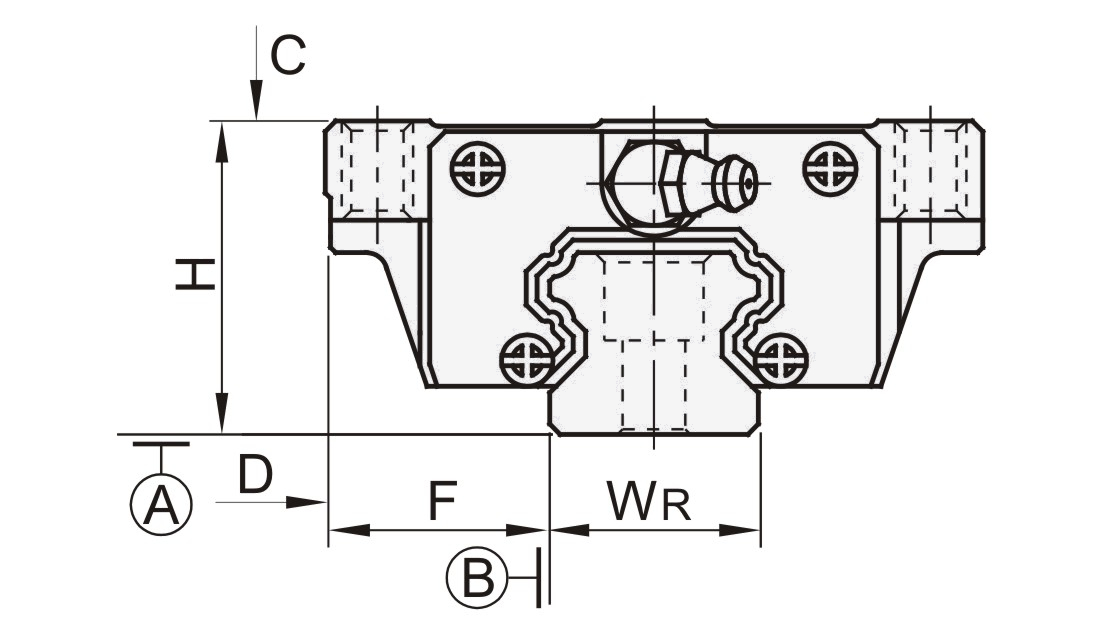

精度基准

	尺寸精度	普通级
		24	30	36	42	48
	高度H的容许尺寸误差	±0.1
	宽度F的容许尺寸误差	±0.1
	成对高度H的相互误差	0.03
	成对宽度F的相互误差	0.03
	滑块C面对滑轨A面的行走平行度	请参阅行走精度表
	滑块D面对滑轨B面的行走平行度

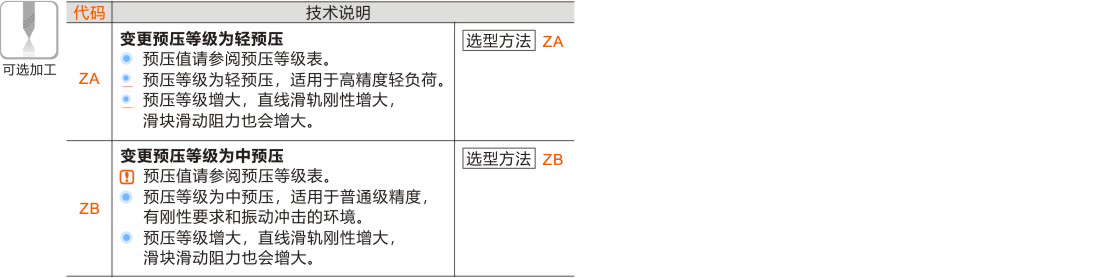

预压等级表

C为基本额定动负载。

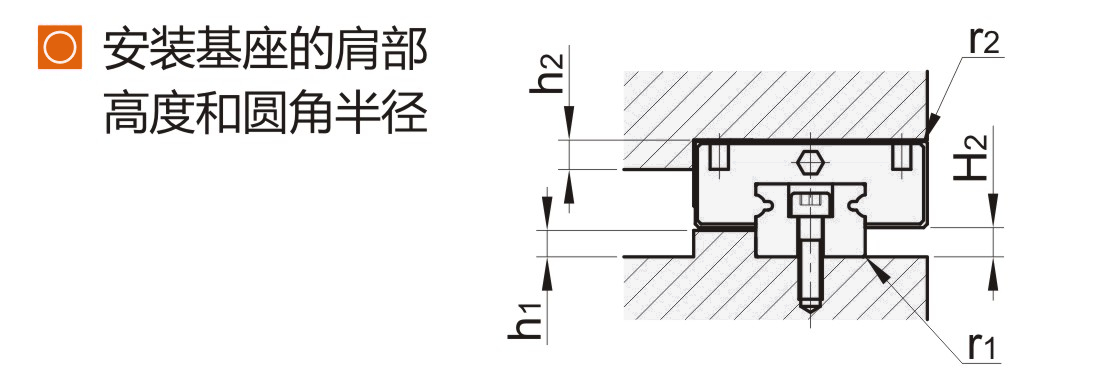

安装基座的肩部高度和圆角半径

H 组装高度	r1 滑轨肩部最大圆角半径	r2 滑块肩部最大倒角半径	h1 滑轨肩部高度	h2 滑块肩部高度	H2 滑块底部距滑轨底部高度
24	0.5	0.5	3	4	4.3
30			3.5	5	4.6
36	1	1	5		5.5
42					5
48			6	6	7.5

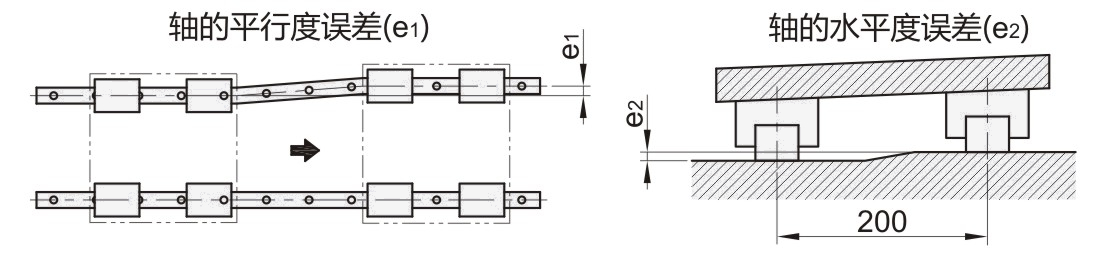

安装面的容许误差
     以下是对滚动阻力或寿命没有影响时的安装面的容许误差值。

H 组装高度	轴的平行度误差(e1)(μm)			轴的水平度误差(e2)(μm)
	Z0(无预压)	ZA(轻预压)	ZB(中预压)	Z0(无预压)	ZA(轻预压)	ZB(中预压)
24	25	18	13	130	85	35
30	35	20	18			50
36	30	22	20			70
42	40	30	27	170	110	90
48	50	35	30	210	150	120
