轴径D(mm) *

长度L(mm) *

20~1500/1

台阶长度E(mm) *

5~150/1

外螺纹M(mm) *

图片仅供参考

实心导向轴一端外螺纹带退刀槽 g6公差

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
10 PCS	9.8折	-	-	-
100 PCS	9.5折	-	-	-

购买数量：

预计发货：1 天 按订单确认后起算

代码	精度等级	D公差	材质	硬度	表面处理	类型
JT-CVOSD	普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—	一端外螺纹型 ● 带退刀槽型
JT-CVOSU	普通级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	一端外螺纹型 ● 带退刀槽型
JT-CVOSX	普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—	一端外螺纹型 ● 带退刀槽型
JT-CVOSL	普通级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	一端外螺纹型 ● 带退刀槽型
JT-CVOQD	精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—	一端外螺纹型 ● 带退刀槽型
JT-CVOQU	精密级	g6	SUJ2	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	一端外螺纹型 ● 带退刀槽型
JT-CVOQX	精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	—	一端外螺纹型 ● 带退刀槽型
JT-CVOQL	精密级	g6	SUS440C 或同等硬度耐蚀钢	高频淬火有效硬化层深度见P16 淬火硬度 GCr15 HRC56~ 9Cr18Mo或同等硬度耐蚀钢HRC52~	镀硬铬，镀层硬度HV750~，镀层厚度3µm~	一端外螺纹型 ● 带退刀槽型

圆度/直线度/垂直度/同轴度/硬度变化/铬层分布，请参阅导向轴产品简介
轴端加工部分（有效螺纹长度+10mm左右）可能会因加工的退火效应而导致硬度降低，详情请参阅导向轴概要。

选型参数

普通级

型号			最小单位1		M 选择	C
代码	Dg6		L	E	M 选择	C
JT-CVOSD JT-CVOSU JT-CVOSX JT-CVOSL	8	-0.005 -0.014	20~800	E=5~M×3	6	0.5 以下
	10	-0.005 -0.014	20~800		6 8
	12	-0.006 -0.017	20~1000		6 8 10
	13				6 8 10 12
	15				6 8 10 12
	16		20~1200		6 8 10 12
	18				6 8 10 12 16
	20	-0.007 -0.020			6 8 10 12 16	1.0 以下
	25				6 8 10 12 16 20 24
	30		20~1500		8 10 12 16 20 24
	35	-0.009 -0.025			10 12 16 20 24 30
	40				12 16 20 24 30
	50				16 20 24 30

精密级

型号			最小单位1		M 选择	C
代码	Dg6		L	E	M 选择	C
JT-CVOQD JT-CVOQU JT-CVOQX JT-CVOQL	8	-0.005 -0.014	20~300	E=5~M×3	6	0.5 以下
	10	-0.005 -0.014	20~350		6 8
	12	-0.006 -0.017			6 8 10
	13				6 8 10
	15				6 8 10 12
	16				6 8 10 12
	18				6 8 10 12 16
	20	-0.007 -0.020	20~450		6 8 10 12 16	1.0 以下
	25				6 8 10 12 16 20
	30				8 10 12 16 20 24

螺纹退刀槽尺寸
M	螺距	MC	（A）
6	1.0	4.4 (4.2)	2
8	1.25	6.0	3
10	1.5	7.7	3
12	1.75	9.4	4
16	2.0	13.0	4
20	2.5	16.4	5
24	3.0	19.6
30	3.5	25.0

M6的MC（）内尺寸为精密级

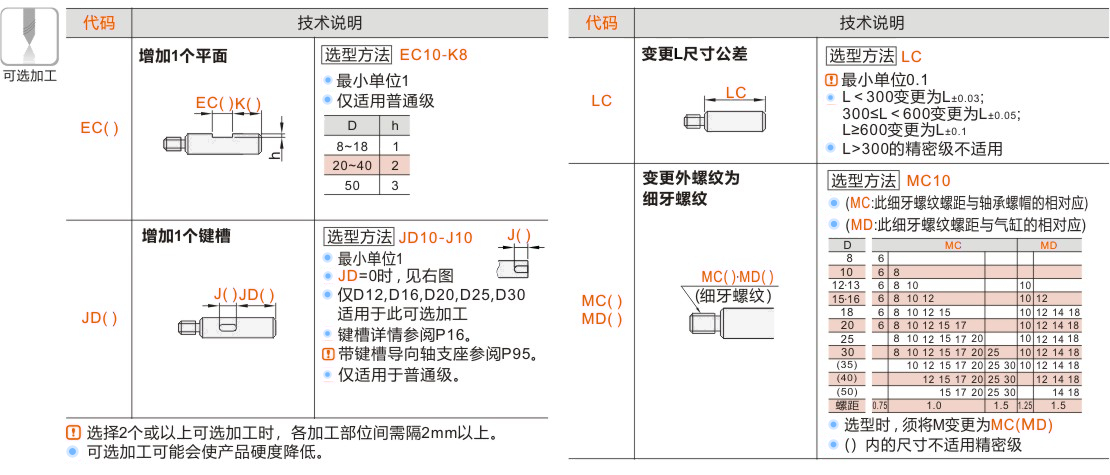

可选加工参数
