规格 *

方形丝杠支座组件底面安装型

图片仅供参考

方形丝杠支座组件底面安装型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质 / ①	表面处理 / ①	表面处理 / ③	类型
JT-IVXLX	S45C	发黑	发黑	底面安装型 ● 支撑侧
JT-IVNLX	S45C	无电解镀镍	—	底面安装型 ● 支撑侧

轴承已经封入适量锂皂基抗极压润滑脂。
轴承为双铁盖。
使用JIS 6级的径向轴承，最适用于高精度、高速旋转用途。

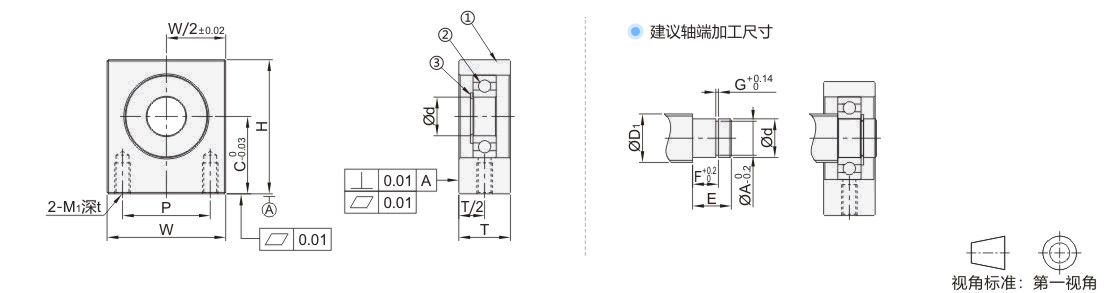

构成零件

编号	零件名称	数量
①	轴承座本体	1
②	径向轴承 6级	1
③	C型挡圈	1

选型参数

选型表

型号		Ød	T	W	H	C	P	M1	t	建议轴端加工尺寸							使用C型挡圈
代码	规格									搭配丝杠轴径	轴端部外径		挡圈沟槽尺寸				使用C型挡圈
代码	规格									ØD1	Ød		ØA	E	F	G	JT-IVXLX	JT-IVNLX
发黑 JT-IVXLX 无电解镀镍 JT-IVNLX	8	6	15	32	32	17	23	M5	6	8/10	6	-0.005 -0.012	5.7	9	6.8	0.8	TBP01-6	TBP03-6
	10	8	20	36	43	25	26	M6	10	12/14/15	8	-0.005 -0.012	7.6	10	7.9	0.9	TBP01-8	TBP03-8
	12	10		36	43	25	26		10	14/15/16	10	-0.005 -0.012	9.6	11	9.15	1.15	TBP01-10	TBP03-10
	15	15		46	52	30	34		12	18/20	15	-0.005 -0.014	14.3	13	10.15	1.15	TBP01-15	TBP03-15
