U型旋转式夹持气缸导向件

图片仅供参考

U型旋转式夹持气缸导向件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-UHNQD	S45C	—	U型
JT-UHNQU	S45C	发黑	U型
JT-UHNQQ	S45C	无电解镀镍	U型
JT-UHNFD	SUS304	—	U型

选型参数

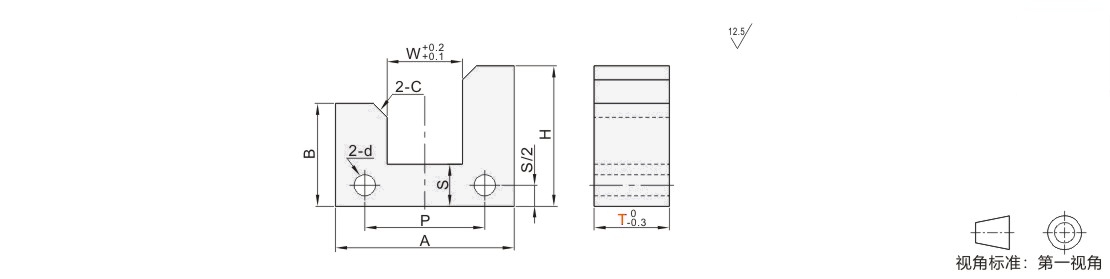

选型表

型号			T 选择	W	S	H	B	A	P	C	d
代码	规格(适用气缸缸径)	规格(适用行程)	T 选择	W	S	H	B	A	P	C	d
JT-UHNQD JT-UHNQU JT-UHNQQ JT-UHNFD	20	21	9 12 16	16	9	30	22	38	25.5	3	4.5
	20	31	9 12 16	16	9	40	32	38	25.5
	25	21	9 12 16	16	9	30	22	44	28
	25	31	9 12 16	16	9	40	32	44	28
	32	25	9 12 16	20	9	33	22	50	34
	32	35	9 12 16	20	9	43	32	50	34
	40	25	9 12 16	20	9	33	21	60	40
	40	35	9 12 16	20	9	43	31	60	40
	50	40	9 12 16	22	12	50	34	65	50	4	6.5
	50	70	9 12 16	22	12	80	64	65	50	4	6.5

暂未上传文档资料
