开口方向

选型参数

内宽F(mm) *

弯曲半径R(mm) *

链节数N(节) *

1~9999/1

接头 *

图片仅供参考

桥式拖链内高17mm

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	打开方式	腔数	材质	颜色	允许温度	阻燃等级	类型
JT-KBAOD	外径开口	单腔	工程塑料	黑色	-40°C~+120°C	UL94-HB	E2迷你型 B15系列拖链
JT-KBAOU	内径开口	单腔	工程塑料	黑色	-40°C~+120°C	UL94-HB	E2迷你型 B15系列拖链

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	适用拖链内高	梳状板	材质	颜色	允许温度	阻燃等级
VDF01	小型拖链用	18	有	工程塑料	黑色	-40°C~120°C	UL94-HB
VDF02	小型拖链用	18	无	工程塑料	黑色	-40°C~120°C	UL94-HB

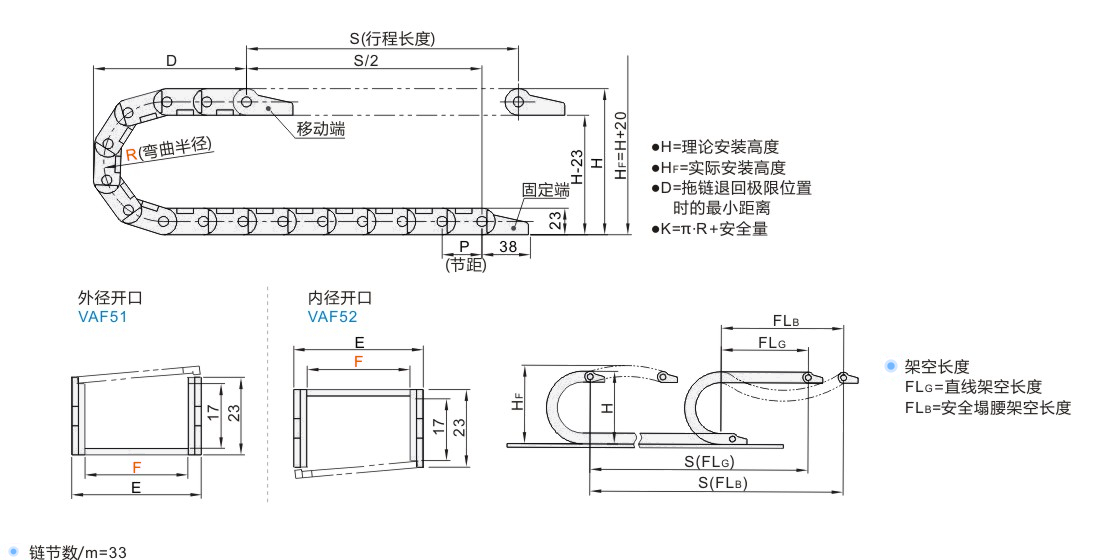

选型参数

拖链

型号		弯曲半径 R	链节数 N	接头	安装尺寸			实际安装高度 HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
代码	内宽 F	弯曲半径 R	链节数 N	接头	H	D	K	实际安装高度 HF	外宽 E	节距 P	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 (kg/m)
JT-KBAOD JT-KBAOU	15	38	1~	VDF01 (带梳状板) VDF02 (无梳状板)	100	80	185	120	26	30.5	14	1.5	1.2	≈0.35
		48			120	90	215	140
		75			175	120	300	195
		100			225	145	375	245
		110			245	155	410	265
		125			275	170	455	295
		145			315	190	520	335
		180			385	225	630	405
	25	38			100	80	185	120	36					≈0.4
		48			120	90	215	140
		75			175	120	300	195
		100			225	145	375	245
		110			245	155	410	265
		125			275	170	455	295
		145			315	190	520	335
		180			385	225	630	405
	38	38			100	80	185	120	49					≈0.46
		48			120	90	215	140
		75			175	120	300	195
		100			225	145	375	245
		110			245	155	410	265
		125			275	170	455	295
		145			315	190	520	335
		180			385	225	630	405
	50	38			100	80	185	120	61					≈0.52
		48			120	90	215	140
		75			175	120	300	195
		100			225	145	375	245
		110			245	155	410	265
		125			275	170	455	295
		145			315	190	520	335
		180			385	225	630	405
	63	38			100	80	185	120	76					≈0.63
		48			120	90	215	140
		75			175	120	300	195
		100			225	145	375	245
		110			245	155	410	265
		125			275	170	455	295
		145			315	190	520	335
		180			385	225	630	405
	80	38			100	80	185	120	94					≈0.7
		48			120	90	215	140
		75			175	120	300	195
		100			225	145	375	245
		110			245	155	410	265
		125			275	170	455	295
		145			315	190	520	335
		180			385	225	630	405
	100	38			100	80	185	120	113					≈0.76
		48			120	90	215	140
		75			175	120	300	195
		100			225	145	375	245
		110			245	155	410	265
		125			275	170	455	295
		145			315	190	520	335
		180			385	225	630	405

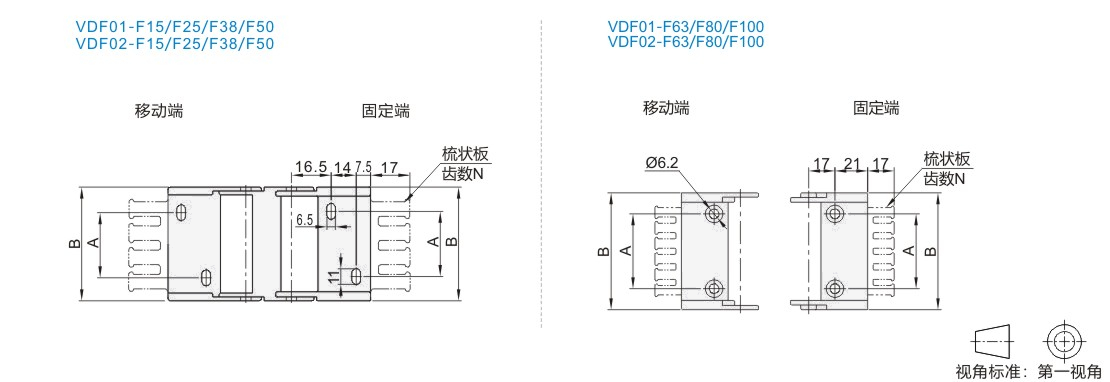

接头

型号		A	B	齿数N	适用拖链
代码	内宽F	A	B	齿数N	适用拖链
VDF01 VDF02	15	—	25.5	2	JT-KBAOD JT-KBAOU
	25	10	35.5	3
	38	23	48.5	4
	50	35	60.5	5
	63	48	75	6
	80	65	92	8
	100	85	112	10

暂未上传文档资料

桥式拖链 内高17mm
