带座调心球轴承 T型机加标准组件

图片仅供参考

带座调心球轴承 T型机加标准组件

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	代码分类	后置代码	材质 / 轴承	材质 / 轴承座	材质 / 挡圈	表面处理 / 轴承座
JT-XSOSD	类型 / 高度h 选择型	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	发黑
JT-XSODD	类型 / 高度h 指定型	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	发黑
JT-XSOUD	类型 / 高度h指定倒角型	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	发黑
JT-XSOSU	类型 / 高度h 选择型	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	喷细砂无电解镀镍
JT-XSODU	类型 / 高度h 指定型	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	喷细砂无电解镀镍
JT-XSOUU	类型 / 高度h指定倒角型	ATN (外圈引导工程塑料保持架)	钢	S45C	弹簧钢	喷细砂无电解镀镍
JT-XSOSQ	类型 / 高度h 选择型	ATN (外圈引导工程塑料保持架)	钢	A2017	弹簧钢	喷细砂本色阳极氧化
JT-XSODQ	类型 / 高度h 指定型	ATN (外圈引导工程塑料保持架)	钢	A2017	弹簧钢	喷细砂本色阳极氧化
JT-XSOUQ	类型 / 高度h指定倒角型	ATN (外圈引导工程塑料保持架)	钢	A2017	弹簧钢	喷细砂本色阳极氧化
JT-XSOSX	类型 / 高度h 选择型	ATN (外圈引导工程塑料保持架)	钢	SUS304	弹簧钢	—
JT-XSODX	类型 / 高度h 指定型	ATN (外圈引导工程塑料保持架)	钢	SUS304	弹簧钢	—
JT-XSOUX	类型 / 高度h指定倒角型	ATN (外圈引导工程塑料保持架)	钢	SUS304	弹簧钢	—

GB/T 307.1 6级

选型参数

选型表

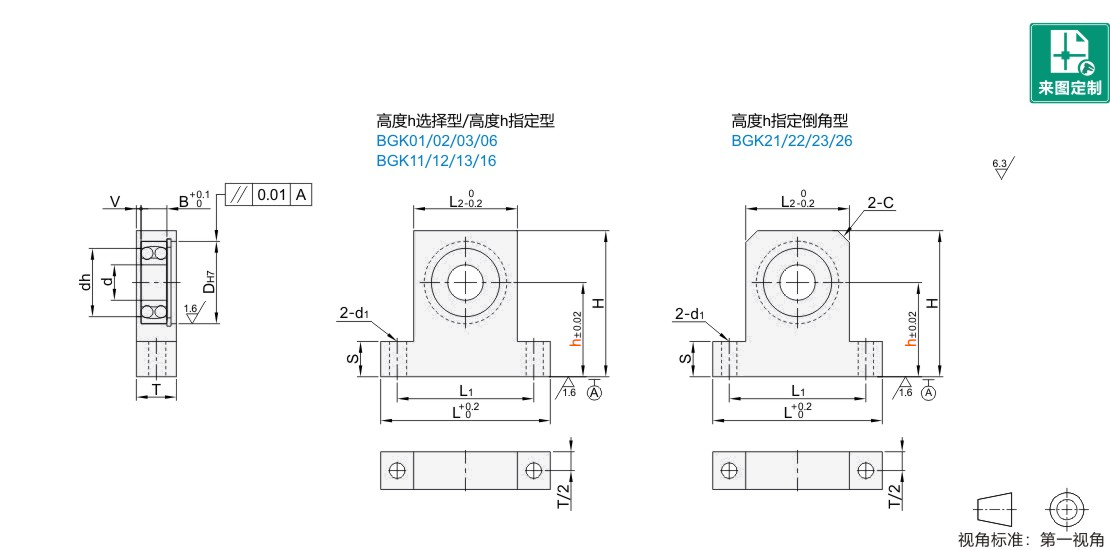

型号			h		d	DH7		dh	B	V	H	L	L1	L2	T	S	C	d1
代码	轴承型号	后置代码	高度选择型	高度指定型最小单位0.5	d	DH7		dh	B	V	H	L	L1	L2	T	S	C	d1
高度h选择型 JT-XSOSD JT-XSOSU JT-XSOSQ JT-XSOSX 高度h指定型 JT-XSODD JT-XSODU JT-XSODQ JT-XSODX 高度h指定倒角型 JT-XSOUD JT-XSOUU JT-XSOUQ JT-XSOUX	1200	ATN (外圈引导工程塑料保持架)	25 30 40	20~40	10	30	+0.025 0	24	9	2	h+18.8	62	50	38	15	9.8	10	5.5
	1201		25 30 40	20~40	12	32	+0.025 0	26	10		h+19.8	64	52	40	16	9.8		6.5
	1202		25 30 40 50	20~50	15	35		29	11		h+21.8	72	58	44	16	14.8
	1203※	—	25 30 40 50	20~50	17	40		34	12		h+23.8	76	62	49	19
	1204	ATN (外圈引导工程塑料保持架)	30 35 40 50 60	30~60	20	47		40	14		h+27.8	88	72	56	19			9
	1205		35 40 50 80	35~80	25	52	+0.030 0	45	15		h+30.8	102	82	62	22	19.8	12	11
	1206		35 40 50 80	35~80	30	62		55	16		h+35.8	112	92	72	22	19.8	12	11
	1207		50 60 80 90	40~90	35	72		64	17		h+43.8	148	118	88	26	24.8	15	13
	1208		60 80 100	45~100	40	80		74	18	3	h+49.8	160	130	100	27	24.8	15	13

※ 轴承型号1203为金属保持架，无后置代码。

请注意避让挡圈，挡圈(TBP21/22/23)尺寸详见怡合达电商平台。

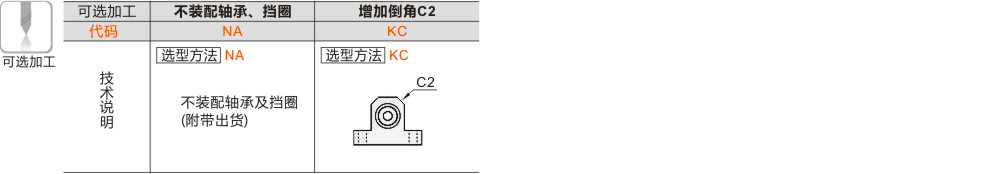

可选加工参数

产品名称

暂未上传文档资料
