D型卸扣 W型/X型

图片仅供参考

D型卸扣 W型/X型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	材质	表面处理	类型
JT-YMNMU	碳钢	热镀锌	X型
JT-YMNMF	碳钢	热镀锌	W型

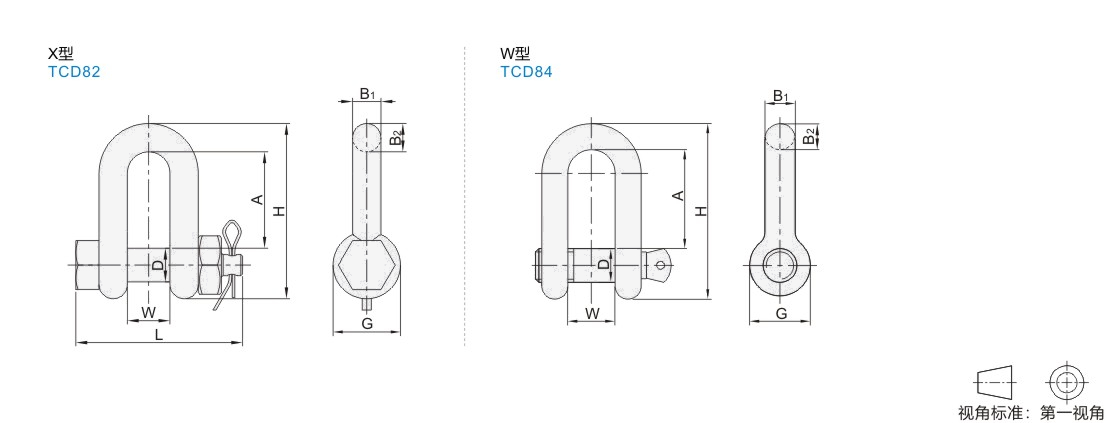

选型参数

X型

型号								工作拉力 (T)					B1±0.5					B2±0.5				D					W			A±2				G±1					H±2		L±0.5				净重 (kg)
代码				规格				工作拉力 (T)					B1±0.5					B2±0.5				D					W			A±2				G±1					H±2		L±0.5				净重 (kg)
JT-YMNMU				0.33T				0.33					4.8					4.8				6					9.7±1			18.7				14.2					34.15		32				0.023
				0.5T				0.5					6.4					6.4				7.5					12±1			22				15.5					40.4		40				0.04
				0.75T				0.75					8					8				9.5					13.5±1			25.6				19					48.5		48.4				0.09
				1T				1					9.7					9.7				11.2					16.8+1.2			30				23					58.7		57.8				0.15
				1.5T				1.5					11.2					11.2				13.4					19±1.2			35.4				27					67.8		65.9				0.21
				2T				2					12.7					12.7				15.2					20.6±1.2			40.2				30					77		73.7				0.32
				3.25T				3.25					16					17.5				19					27+1.2			50				38					95.5		94				0.61
				4.75T				4.75					19.5					20.6				21.2					32±1.5			60.5				46					115		108.7				1.1
				6.5T				6.5					22.4					24.6				25					36.6±1.5			71				53					135.4		127.8				1.67
				8.5T				8.5					26					27				28					43+1.5			79				60.5					151		145.8				2.38
				9.5T				9.5					28.7					31.8				30					46±1.5			90				68.3					172.2		160.7				3.62
				12T				12					32.7					35				36					51.6±2			97				76.2					190.5		181				5.1
				13.5T				13.5					36					35				39					57±2			107				84					210.3		188.3				6.4
				17T				17					38.1					41.2				39					60.5±2			121				92.2					230		211				8.1
				25T				25					44.5					53.8				48					73.2±3			146				106.4					278.7		281.6				15.4
				35T				35					53					61				56					82.5±3			169				127					323.6		311				22.9

破断拉力是工作拉力的6倍。

W型

型号								工作拉力 (T)					B1±0.5					B2±0.5				D±0.2					W				A±2						G±1				H±2				净重 (kg)
代码				规格				工作拉力 (T)					B1±0.5					B2±0.5				D±0.2					W				A±2						G±1				H±2				净重 (kg)
JT-YMNMF				0.33T				0.33					4.8					4.8				6					9.7±1				18.7						14.2				34.2				0.02
				0.5T				0.5					6.35					6.35				7.5					12±1				22						15.5				40.4				0.04
				0.75T				0.75					8					8				9.5					13.5±1				25.6						19				48.5				0.JT-VMPSLCSFZMPNZFZ
				1T				1					9.7					9.7				11.5					16.8±1.2				30						23				58.5				0.12
				1.5T				1.5					11.2					11.2				13.4					19±1.2				35.4						27				67.6				0.19
				2T				2					12.7					12.7				15.5					20.6±1.2				40.2						30				77				0.27
				3.25T				3.25					16					17.5				19.5					27±1.2				50						38				95.5				0.58
				4.75T				4.75					19					20.6				21.5					32+1.5				60.5						46				116.6				0.98
				6.5T				6.5					22.4					24.6				25					36.6±1.5				71						53				135.5				1.53
				8.5T				8.5					26					27				28					43±1.5				79						60.5				150.8				2.14
				9.5T				9.5					28.7					31.8				29.5					46±1.5				90						68.3				172.2				3.17
				12T				12					32.7					35				35.7					51.6±2				97						76.2				190.5				4.45
				13.5T				13.5					36					35				39					57±2				107						84				210.3				5.57
				17T				17					38					41				39					60.5±2				121						92.2				230.1				7.22
				25T				25					44.5					53.8				48					73.2±3				146						106.4				278.6				13
				35T				35					53					61				56					82.5±3				169						127				324				20.2

破断拉力是工作拉力的6倍。
