T10型免键梯形齿同步轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	带轮类型	皮带宽度	齿距	材质 / 带轮	材质 / 法兰	材质 / 胀套	表面处理 / 带轮	表面处理 / 法兰	表面处理 / 胀套	使用胀套
ECH51	T10150	15	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECH53	T10150	15	10.0	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECH54	T10150	15	10.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECH56	T10200	20	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECH58	T10200	20	10.0	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECH59	T10200	20	10.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECH61	T10250	25	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECH63	T10250	25	10.0	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECH64	T10250	25	10.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECH66	T10300	30	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECH68	T10300	30	10.0	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECH69	T10300	30	10.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECH71	T10400	40	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECH73	T10400	40	10.0	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECH74	T10400	40	10.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要
ECH76	T10500	50	10.0	铝合金	铝合金	S45C	本色阳极氧化	本色阳极氧化	发黑	见同步轮概要
ECH78	T10500	50	10.0	S45C	SPCC	S45C	发黑	发黑	发黑	见同步轮概要
ECH79	T10500	50	10.0	S45C	SPCC	S45C	喷砂镀镍	喷砂镀镍	喷砂镀镍	见同步轮概要

T10250选择F形时，轴孔径12~30适用CT衬套、32·35适用CH衬套。
T10300选择F形时，轴孔径15~32适用CT衬套、35适用CH衬套。

由于本体宽度限制，部分规格本体无导入部位J，胀套贯穿本体。
"可选加工"见同步轮产品简介(适用WC/WD/WE/FC可选加工)。

选型参数

选型表

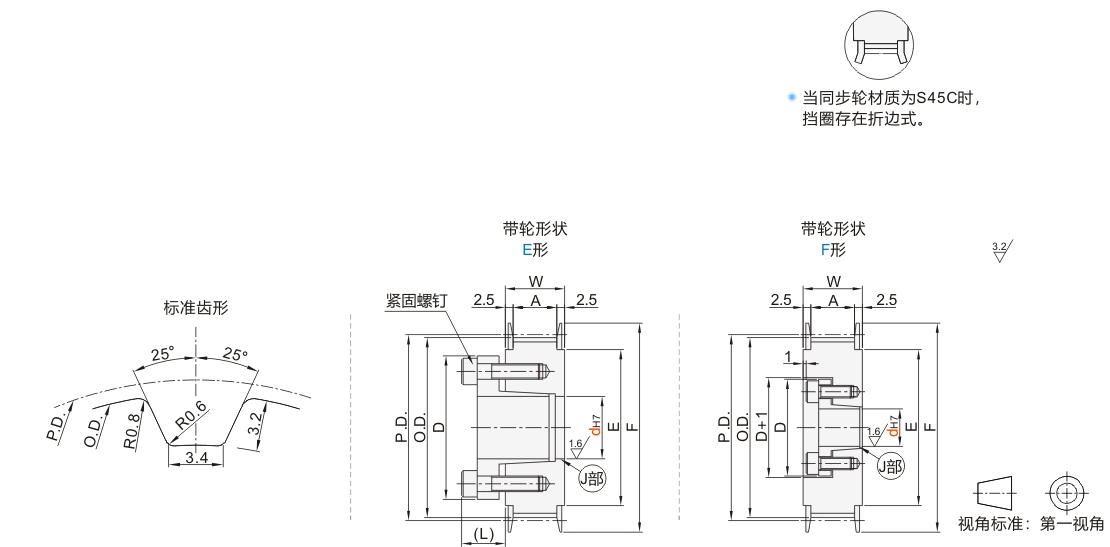

型号		带轮形状	轴孔规格dH7(根据胀套孔径尺寸表选择)												P.D.	O.D.	F	E	带轮公称宽度
			T10150		T10200		T10250		T10300		T10400		T10500
			E形	F形	E形	F形	E形	F形	E形	F形	E形	F形	E形	F形
代码	齿数		CT衬套	CT衬套	CT衬套	CT衬套	CT衬套	CT衬套 CH衬套	CT衬套	CT衬套 CH衬套	CT衬套	CT衬套	CT衬套	CT衬套					A	W
JT-VMQOD-T10150 JT-VMQOQ-T10150 JT-VMQOF-T10150 JT-VMQOX-T10200 JT-VMQOM-T10200 JT-VMQOG-T10200 JT-VMQXD-T10250 JT-VMQXQ-T10250 JT-VMQXF-T10250 JT-VMQXX-T10300 JT-VMQXM-T10300 JT-VMQXG-T10300 JT-VMQLD-T10400 JT-VMQLQ-T10400 JT-VMQLF-T10400 JT-VMQLX-T10500 JT-VMQLM-T10500 JT-VMQLG-T10500	15	E F	12	12	12	12	12	12	—	—	12～14	12	12～14	12	47.75	45.9	52	36	皮带宽度15 T10150 A:17 W:22 皮带宽度20 T10200 A:22 W:27 皮带宽度25 T10250 A:27 W:32 皮带宽度30 T10300 A:32 W:37 皮带宽度40 T10400 A:43 W:48 皮带宽度50 T10500 A:53 W:58
	16		12~15		12~15	12	12~15	12~15	15	15	12~17	12～15	12~17	12～15	50.93	49.05	58	40
	18		12~17		12~17	12~17	12~17	12~17	15~17	15~17	12~17	12～17	12~17	12～17	57.30	55.45	61	45
	20		12~17		12~17	12~17	12~17	12~17	15~17	15~17	12～22	12～18	12～22	12～18	63.66	61.80	67	50
	22		14~25	—	14~25	14~25	14~25	14~25	15~25	15～25	14～25	14～25	14～25	14～25	70.03	68.15	80	60
	24														76.39	74.55	87	67
	25														79.58	77.70
	26										14～35	14～35	14～35	14～35	82.76	80.90
	28		16~35		16~35	16~35	16~35	16~35	16~35	16～35	16～35	16～35	16～35	16～35	89.13	87.25	95	75
	30		16~35		16~35	16~35	16~35	16~35	16~35	16～35	16～42	16～35	16～42	16～35	95.49	93.65	104	84
	32		20~42		20~42	20~35	20~42	20~35	20~42	20~35	20~42	20~35	20~42	20~35	101.86	100.00	111	90
	34														108.23	106.40	115	95
	36														114.59	112.75	123	102
	40		20~50		20~50		20~50		20~50		20~50		20~50		127.32	125.45	135	115
	44														140.06	138.20	152	130
	48														152.79	150.95	160	140

胀套孔径尺寸

dH7	容许最大扭矩N·m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
12	48	23	32	31	10.5
14	73	37	35	36	12
15	78	39	36	37	12
16	83	42	37	38	13
17	88	45	38	39	13
18	154	48	43	40	14
19	163	49	45	42
19	163	49	45	42		20	171	97	46	46

dH7	容许最大扭矩N·m		D		(L)
dH7	CT胀套	CH胀套	CT胀套	CH胀套	(L)
22	186	110	48	47	14
24	206	121	50	49
25	216	124	52	51
28	353	141	54	53	15.5
30	382	149	57	56	15.5
32	412	163	59	58	16.5
35	451	173	63	61
35	451	173	63	61		38	686	—	70	—	19
40	725	71									19
42	757	74	20
45	1490	78	24.5
48	1600	87
50	1660	89

可选加工参数

暂未上传文档资料
