加强型桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXRQD	25	内外径打开	桥式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头	25系列拖链
JT-KXRQQ	25	内外径打开	封闭式	单腔	工程塑料	黑色	-20℃~100℃	UL94-HB	接头	25系列拖链

本系列拖链标准型号包括一套接头(移动端、固定端各一个)。
本系列拖链不包含分隔片，分隔片需单独购买。

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型		材质	颜色	允许温度	阻燃等级
VEY31	加强型 }25系列拖链	方型	工程塑料	黑色	-20℃~100℃	UL94-HB

分隔片

代码	类型		材质	颜色	允许温度	阻燃等级
VGY30	加强型 25系列拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB
VHY20	加强型 25系列拖链用	横隔片	工程塑料	黑色	-20℃~100℃	UL94-HB

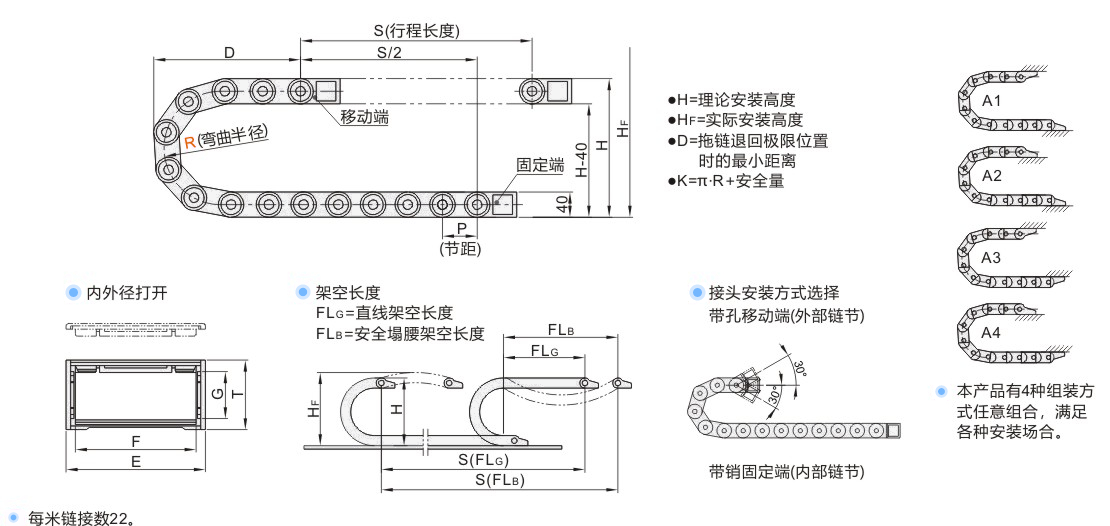

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	安装尺寸			实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 ( kg/m)
代码	规格	弯曲半径R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	H	D	K	实际安装高度HF	最大电缆直径	最大架空负载(kg/m)	最大架空长度(m)	重量 ( kg/m)
JT-KXRQD	2530	50	1~ (最小单位1)	VEY31-F30	25	40	30	48	46	140	162	341	175	22	5	1.3	≈0.85
		75								190	187	420	225
		100								240	212	498	275
		125								290	237	577	325
	2540	50		VEY31-F40			40	58		140	162	341	175				≈0.87
		75								190	187	420	225
		100								240	212	498	275
		125								290	237	577	325
	2550	50		VEY31-F50			50	68		140	162	341	175				≈0.91
		75								190	187	420	225
		100								240	212	498	275
		125								290	237	577	325
	2580	50		VEY31-F80			80	98		140	162	341	175				≈1.04
		75								190	187	420	225
		100								240	212	498	275
		125								290	237	577	325
	25100	50		VEY31-F100			100	118		140	162	341	175				≈1. 13
		75								190	187	420	225
		100								240	212	498	275
		125								290	237	577	325
JT-KXRQQ	2540	75		VEY31-F40			40	58		190	187	420	225				≈1.02
		100								240	212	498	275
		125								290	237	577	325
		150								340	262	655	375
	2560	75		VEY31-F60			60	78		190	187	420	225				≈ 1. 17
		100								240	212	498	275
		125								290	237	577	325
		150								340	262	655	375
	2580	75		VEY31-F80			80	98		190	187	420	225				≈1.35
		100								240	212	498	275
		125								290	237	577	325
		150								340	262	655	375
	25100	75		VEY31-F100			100	118		190	187	420	225				≈1.49
		100								240	212	498	275
		125								290	237	577	325
		150								340	262	655	375

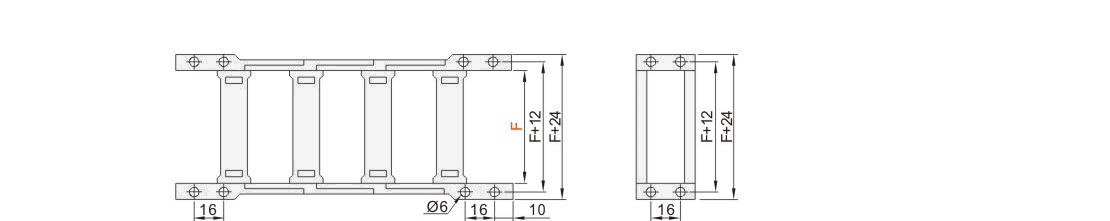

接头

型号
代码	内宽F
代码	内宽F	VEY31	30
40
50
80
100

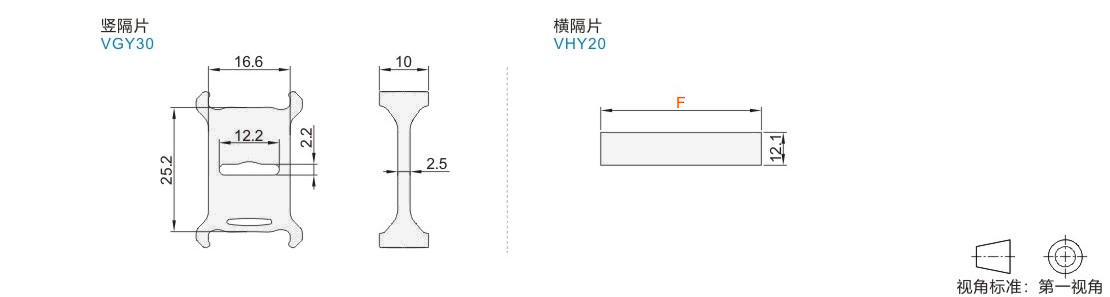

竖隔片

型号																适用拖链代码
代码								适用拖链内高G								适用拖链代码
VGY30								25								JT-KXRQD JT-KXRQQ

横隔片

型号		适用拖链代码
代码	适用拖链内宽F	适用拖链代码
VHY20	30	JT-KXRUD JT-KXRUQ JT-KXRQD JT-KXRQQ
	40
	50
	60
	80
	100
