加强型桥式拖链

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXESD	内外径打开	桥式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	35系列拖链
JT-KXESU	内外径打开	全封闭式	单腔	工程塑料	黑色	-20°C~80℃	UL94-HB	接头	35系列拖链

本系列拖链标准型号包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需单独购买。

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

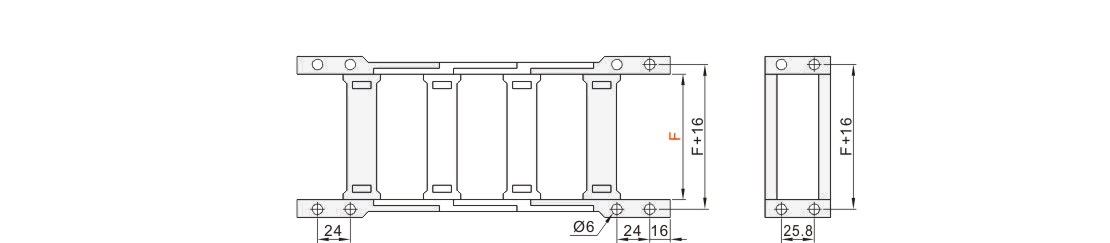

接头

代码	类型		材质	颜色	允许温度	阻燃等级
VEQ01	加强型35系列拖链用	方型	工程塑料	黑色	-20°C~80℃	UL94-HB

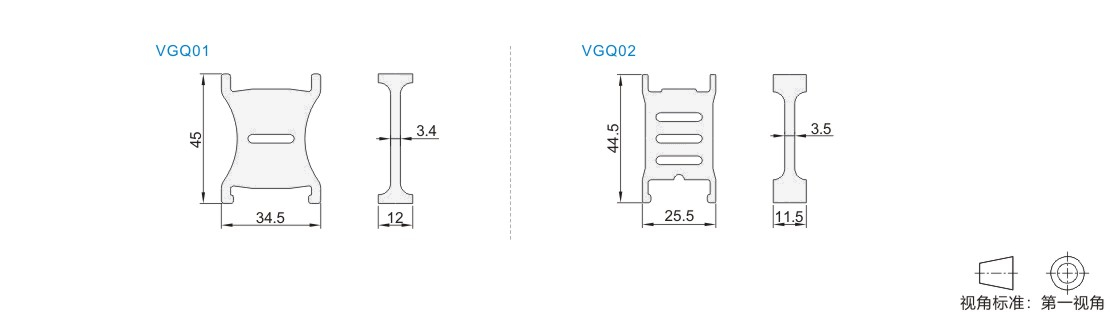

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
VGQ01	加强型 35系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXESD
VGQ02	加强型 35系列拖链用	工程塑料	黑色	-20°C~80℃	UL94-HB	JT-KXESU

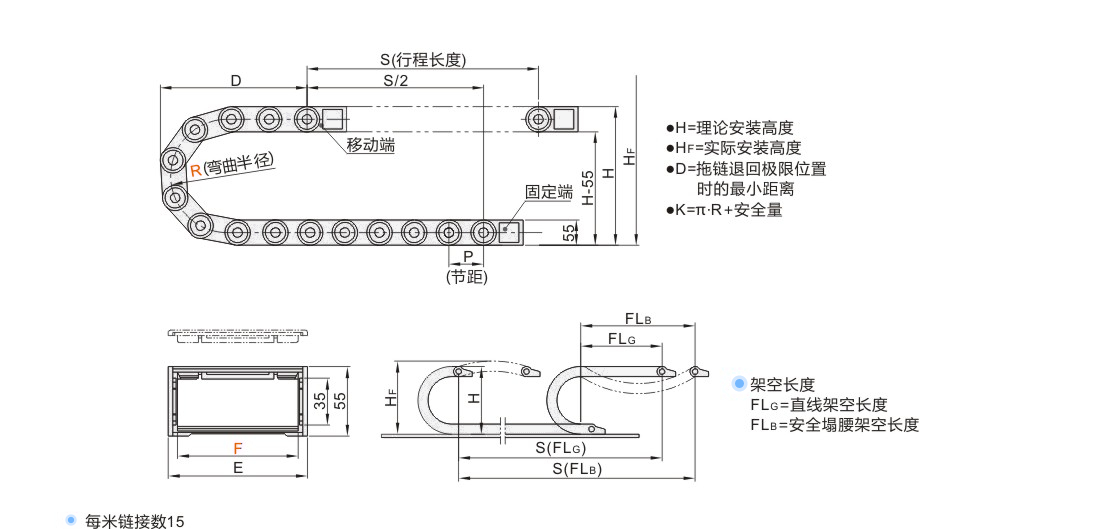

选型参数

拖链

型号		弯曲半径R	链节数 N	接头	安装尺寸			实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度（m）	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
代码	内宽F	弯曲半径R	链节数 N	接头	H	D	K	实际安装高度HF	外宽 E	节距 P	最大电缆直径	最大架空长度（m）	最大允许行程(m)	最大允许垂直悬挂(m)	重量 (kg/m)
JT-KXESD	50	75	1~	VEQ01-F50	205	169	396	260	74	66	30	1.5	60	20	≈1.67
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	60	75		VEQ01-F60	205	169	396	260	84						≈1.83
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	75	75		VEQ01-F75	205	169	396	260	99						≈1.97
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	100	75		VEQ01-F100	205	169	396	260	124						≈2.15
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	125	75		VEQ01-F125	205	169	396	260	149						≈2.32
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	150	75		VEQ01-F150	205	169	396	260	174						≈2.48
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	175	75		VEQ01-F175	205	169	396	260	199						≈2.63
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	200	75		VEQ01-F200	205	169	396	260	224						≈2.78
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			666	390	1080	716
	250	75		VEQ01-F250	205	169	396	260	274						≈2.93
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
JT-KXESU	60	75	1~	VEQ01-F60	205	169	396	260	84	66	30	1.5	60	20	≈1.97
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	75	75		VEQ01-F75	205	169	396	260	99						≈2.13
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	100	75		VEQ01-F100	205	169	396	260	124						≈2.29
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	130	75		VEQ01-F130	205	169	396	260	154						≈2.47
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516
	150	75		VEQ01-F150	205	169	396	260	174						≈2.7
		100			266	190	455	316
		125			316	215	530	366
		150			366	240	610	416
		200			466	290	770	516

接头

型号
代码	内宽F
VEQ01	50
	60
	75
	100
	125
	130
	150
	175
	200
	250
