VBW系列方型拖链接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

拖链

代码	内高	开口方向	横梁	腔数	材质	颜色	允许温度	阻燃等级	附件	类型
JT-KXUSD	15	内外径打开	桥式	单腔	工程塑料	黑色	-40℃~120℃	UL94-HB	接头	高品质静音型
JT-KXUDD	22	内外径打开	桥式	单腔	工程塑料	黑色	-40℃~120℃	UL94-HB	接头	高品质静音型
JT-KXUUD	28	内外径打开	桥式	单腔	工程塑料	黑色	-40℃~120℃	UL94-HB	接头	高品质静音型
JT-KXUFD	40	内外径打开	桥式	单腔	工程塑料	黑色	-40℃~120℃	UL94-HB	接头	高品质静音型
JT-KXUOD	48	内外径打开	桥式	单腔	工程塑料	黑色	-40℃~120℃	UL94-HB	接头	高品质静音型
JT-KXUXD	58	内外径打开	桥式	单腔	工程塑料	黑色	-40℃~120℃	UL94-HB	接头	高品质静音型

特点：节距小，运行噪音极低，适用于高速及高加速度运行。
本系列拖链包含一套接头(移动端、固定端各一个)。
本系列拖链，不包含分隔片，可选配分隔片(JT-KXUSD系列无分隔片选择)。

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

接头

代码	类型	适用拖链内高	材质	颜色	允许温度	阻燃等级
JT-KVUSD	高品质静音型拖链用	15	工程塑料	黑色	-20℃~100℃	UL94-HB
JT-KVUDD		22
JT-KVUUD		28
JT-KVUFD		40
JT-KVUOD		48
JT-KVUXD		58

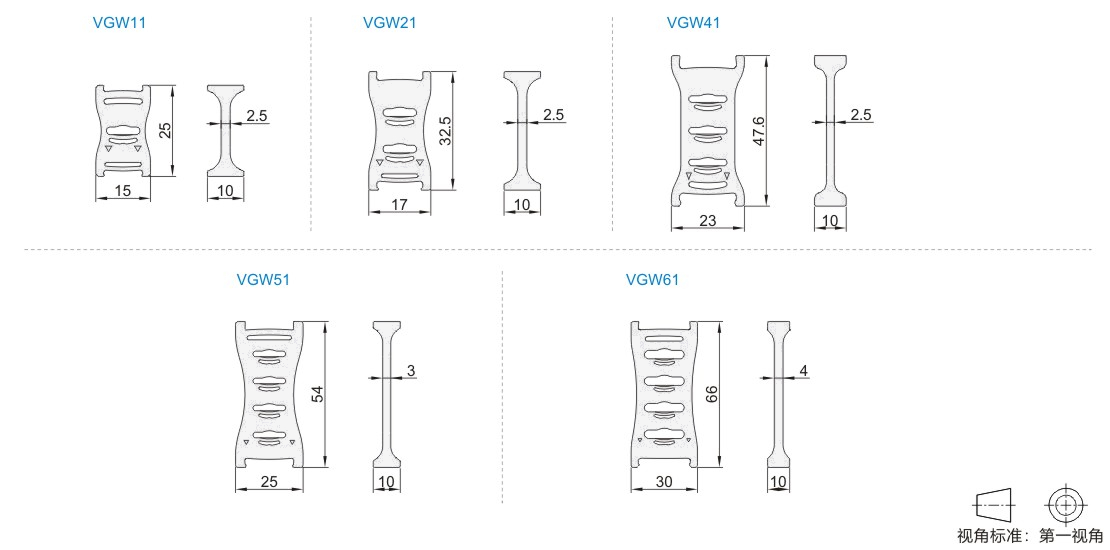

分隔片

代码	类型		材质	颜色	允许温度	阻燃等级	适用拖链代码
VGW11	高品质静音型拖链用	竖隔片	工程塑料	黑色	-20℃~100℃	UL94-HB	JT-KXUDD
VGW21							JT-KXUUD
VGW41							JT-KXUFD
VGW51							JT-KXUOD
VGW61							JT-KXUXD

选型参数

拖链

型号		弯曲半径 R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	重量 (kg/m)
代码	规格	弯曲半径 R	链节数 N	接头	内高 G	外高 T	内宽 F	外宽 E	节距 P	最大电缆直径	最大架空长度(m)	重量 (kg/m)
JT-KXUSD	1520	30 38 48	1~	JT-KVUSD	15	22	20	34	18	10	1.2	≈0.339
	1530						30	44			1.1	≈0.389
	1540						40	54			1	≈0.428
	1550						50	64			0.9	≈0.483
	1560						60	74			0.85	≈0.539
JT-KXUDD	2220	35 45 55 75		JT-KVUDD	22	29	20	32	20	15	2.4	≈0.362
	2220						20	32			2.4	≈0.362	2230	30	42	2.3	≈0.382
	2240						40	52			2.2	≈0.432
	2250						50	62			2.15	≈0.462
	2260						60	72			2.1	≈0.492
	2280						80	92			2	≈0.582
	JT-KXUUD						2830	55 75 100			JT-KVUUD	28	37	30	46	24	20	1.65	≈0.617
2840		40		56	1.6	≈0.658
2850		50		66	1.55	≈0.7
2860		60		76	1.5	≈0.741
2870		70		86	1.45	≈0.783
2880		80		96	1.4	≈0.817
28100		100		116	1.3	≈0.892
28120		120		136	1.25	≈0.967
JT-KXUFD	4040	75 100 125 150 200		JT-KVUFD	40	51	40	60	30	28	2.6	≈1.267
	4050						50	70			2.55	≈1.361
	4060						60	80			2.5	≈1.481
	4075						75	95			2.45	≈1.627
	40100						100	120			2.3	≈1.893
	40125						125	145			2.15	≈2.16
	40150						150	170			2	≈2.413
JT-KXUOD	4840	75 100 125 150 175 200		JT-KVUOD	48	60	40	71.5	35	42	1.6	≈2.35
	4850						50	81.5			1.8	≈3.29
	4860						60	91.5			1.8	≈3.76
	4875						75	106.5			1.75	≈4.7
	48100						100	131.5			1.5	≈6.59
	48125						125	156.5			1.5	≈8.0
	48150						150	181.5			1.45	≈9.88
	48175						175	206.5			1.3	≈11.29
	48200						200	231.5			1.6	≈13.17
JT-KXUXD	5850	100 135 185 240 275		JT-KVUXD	58	74	50	79.5	40	50	1.75	≈4.23
	5875						75	104.5			2.08	≈6.05
	58100						100	129.5			2.2	≈8.47
	58125						125	154.5			1.45	≈10.28
	58150						150	179.5			1.75	≈12.7
	58175						175	204.5			1.4	≈14.52
	58200						200	229.5			1.98	≈16.93
	58250						250	279.5			1.35	≈21.17
	58300						300	329.5			1.6	≈25.4

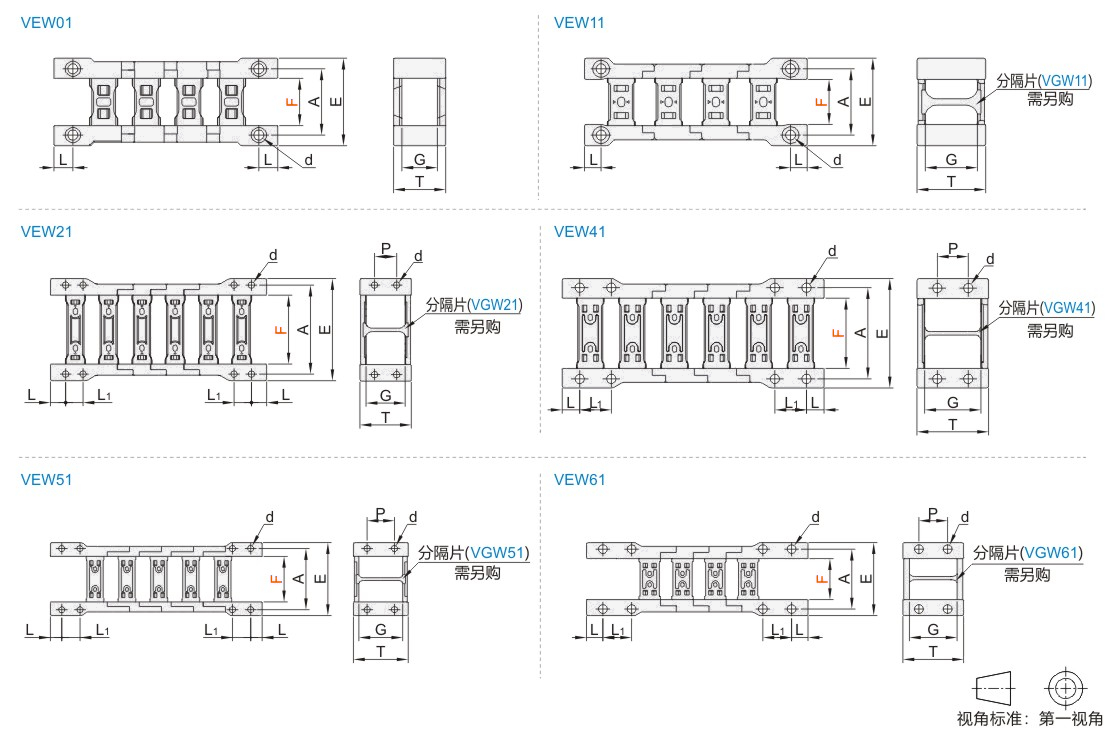

接头

型号		A	E	L	L1	G	T	P	d	适用拖链
代码	F内宽	A	E	L	L1	G	T	P	d	代码
JT-KVUSD	20	28	37	8	—	15	22	—	4.2	JT-KXUSD
	30	38	47
	40	48	57
	50	58	67
	60	68	77
JT-KVUDD	20	28	37	7	—	22	29	—	4.2	JT-KXUDD
	30	38	47
	40	48	57
	50	58	67
	60	68	77
	80	88	97
JT-KVUUD	30	44.5	54	11	12.5	28	37	16	6	JT-KXUUD
	40	54.5	64
	50	64.5	74
	60	74.5	84
	70	84.5	94
	80	94.5	104
	100	114.5	124
	120	134.5	144
JT-KVUFD	40	55	68	12.5	22.5	40	51	22	8.1	JT-KXUFD
	50	65	78
	60	75	85
	75	90	100
	100	115	125
	125	140	150
	150	165	175
JT-KVUOD	40	57	70	12.5	20	48	60	30	6.5	JT-KXUOD
	50	67	80
	60	77	90
	75	92	105
	100	117	130
	125	142	155
	150	167	180
	175	192	205
	200	217	230
JT-KVUXD	50	73	89	20	35	58	74	35	10.5	JT-KXUXD
	75	98	114
	100	123	139
	125	148	164
	150	173	189
	175	198	214
	200	223	239
	250	273	289
	300	323	339

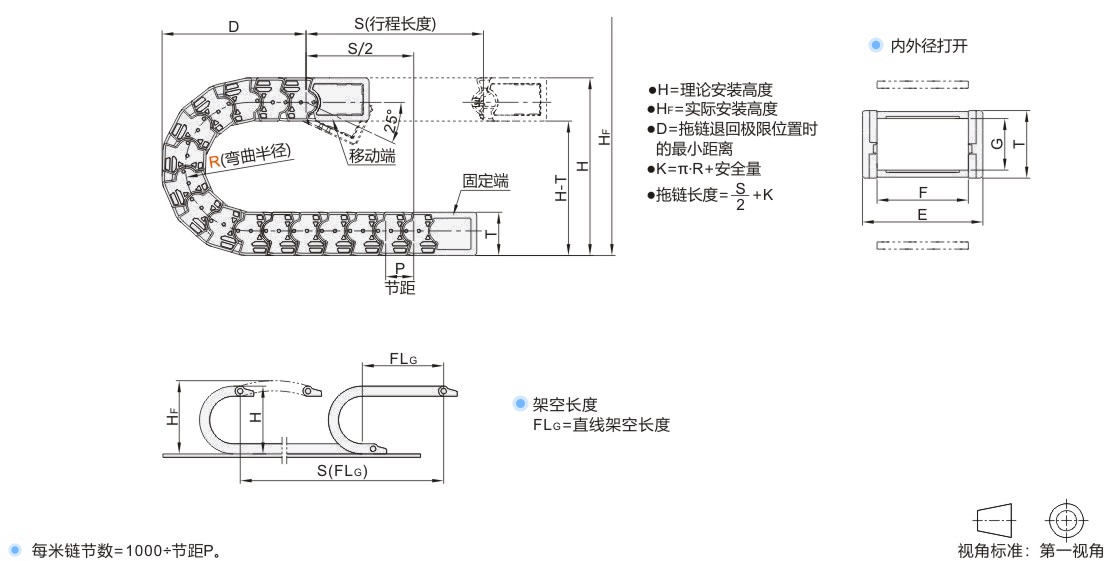

安装尺寸

代码	R	H	HF	D	K
JT-KXUSD	30	97	157	77	166.2
	30	97	157	77	166.2	38	113	173	85	191.3
	48	133	193	95	222.7
	JT-KXUDD	35	108	239	89.5	189.9
45		138	269	99.5	221.3
55		158	289	104.5	252.7
75		198	329	129.5	315.5
JT-KXUUD	55	177	227	121.5	268.7
	75	217	267	141.5	331.5
	100	267	317	166.5	410
JT-KXUFD	75	201	277	160.5	355.5
	100	251	327	185.5	434
	125	301	377	210.5	512.5
	150	351	427	235.5	591
	200	451	527	285.5	748
JT-KXUOD	75	210	275	160	315
	100	260	325	210	390
	125	310	370	260	465
	150	360	425	310	550
	175	410	475	360	625
	200	460	525	410	705
JT-KXUXD	100	274	334	240	420
	135	344	404	310	530
	185	444	504	410	690
	240	554	614	520	860
	275	624	684	590	970
