旋板扣弹片式锁定

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	表面处理	类型
JT-QARQD	SUS304	震动抛光	弹片式锁定

选型参数

选型表

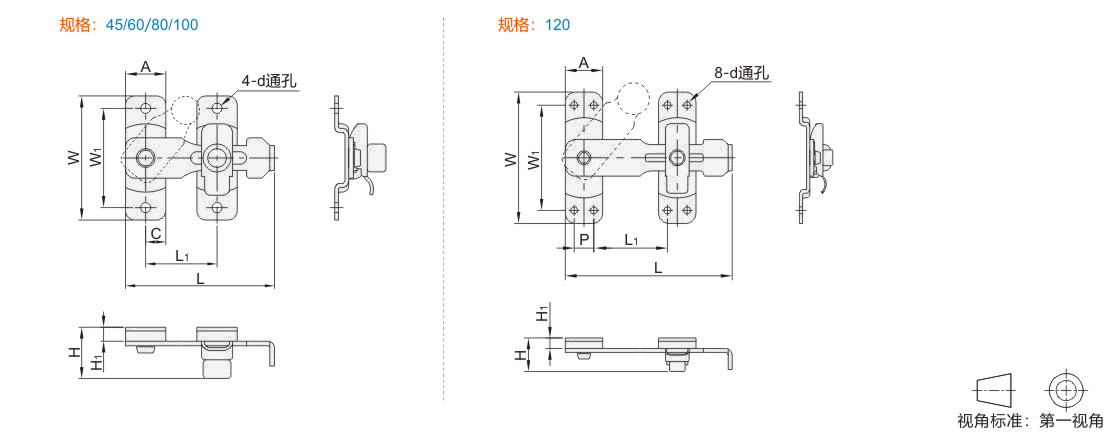

型号		L	L1	W	A	P	W1	C	H	H1	d	附件螺钉	参考重量 (kg/pcs)
代码	规格	L	L1	W	A	P	W1	C	H	H1	d	附件螺钉	参考重量 (kg/pcs)
JT-QARQD	45	48	23±3	40	13	—	32	6.5	17	4.5	3.2	M3-L10	0.028
	60	63	34±4	46	16		37	8	20	6	4.2	M3.5-L16	0.05
	80	85	47±7	65	20		53	10	22.5	7	5	M4.5-L16	0.1
	100	105	59±7	80	25		66	12.5	26.5	8	5.5	M5-L20	0.182
	120	127	56±10	100	28.5	15	80	—	28	8	5.2	M5-L20	0.27

暂未上传文档资料

旋板扣 弹片式锁定
