不锈钢内螺纹异径直接头

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

代码	材质	工作压力 (MPa)	允许流体	类型
JT-TWEQD	SUS304	20	空气、水、其他	内螺纹异径 ● 直接头

M5的最高使用压力为1Mpa以下。
螺孔可能会贯通，具体以实物为准。

选型参数

选型表

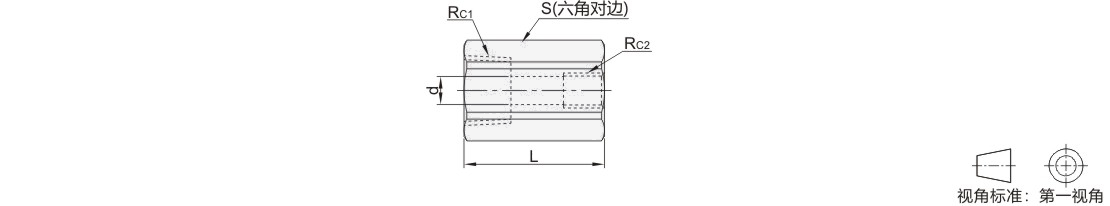

型号		Rc1	Rc2	L	六角对边 S	d
代码	公称型号	Rc1	Rc2	L	六角对边 S	d
JT-TWEQD	01M5	Rc1/8	M5	20	13	4.2
	0102	Rc1/8	Rc1/4	20	17	8.2
	02M5	Rc1/4	M5	25		4.2
	0201		Rc1/8			8.2
	0203		Rc3/8		19	10.9
	0302	Rc3/8	Rc1/4		19	10.9
	0304	Rc3/8	Rc1/2	35	24	14.2
	0403	Rc1/2	Rc3/8	35	24	14.2
