角接触球轴承 P4 15°

图片仅供参考

角接触球轴承 P4 15°

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

品牌	类型	轴承类型代码	轴承精度	后置代码	轴承材质	接触角 (°)
TPI	不配对	7	P4	未标注：树脂保持架 G:自由组合 GN:普通预载	SUJ2	C:15°

选型参数

选型表

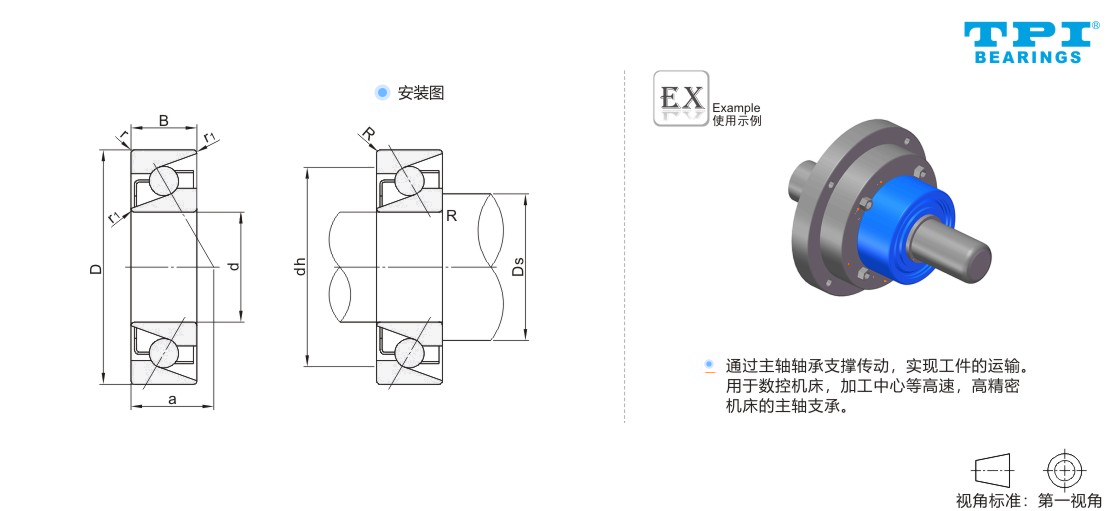

型号	主要尺寸(mm)					基本额定负载		容许转速 rpm (参考)	a 作用点 (mm)	安装相关尺寸(mm)			重量 kg (参考)
代码	d	D	B	r min	r1 min	Cr(动) KN	Cor(静) KN	容许转速 rpm (参考)	a 作用点 (mm)	Ds (min)	dh (max)	R (max)	重量 kg (参考)
JT-LSSSMSSZFF-TPI	10	26	8	0.3	0.15	5.3	2.49	63900	6.4	12.5	23.5	0.3	0.019
JT-LSSDMSSZFF-TPI	12	28	8			5.8	2.9	57500	6.7	14.5	25.5		0.021
JT-LSSUMSSZFF-TPI	15	32	9			6.25	3.4	49000	7.6	17.5	29.5		0.030
JT-LSSQMSSZFF-TPI	17	35	10			6.6	3.8	44300	8.5	19.5	32.5		0.039
JT-LSSFMSSZFF-TPI	20	42	12	0.6	0.3	11.1	6.55	37100	10.1	25	37	0.6	0.067
JT-LSSOMSSZFF-TPI	25	47	12	0.6	0.3	11.7	7.4	32000	10.8	30	42	0.6	0.078
JT-LSSXMSSZFF-TPI	30	55	13	1	0.6	15.1	10.3	27100	12.2	36	49	1	0.114
JT-LSSLMSSZFF-TPI	35	62	14			19.1	13.7	23800	13.5	41	56		0.151
JT-LSSMMSSZFF-TPI	40	68	15			20.6	15.9	21300	14.7	46	62		0.189
JT-LSSGMSSZFF-TPI	45	75	16			24.4	19.3	19200	16	51	69		0.238
JT-LSDSMSSZFF-TPI	50	80	16			26	21.9	17700	16.7	56	74		0.259
