选型参数

内径d(mm) *

加高方形无油衬套

图片仅供参考

加高方形无油衬套

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码

固定座
/ 材质

固定座
/ 表面处理

衬套 / 材质

密封圈

类型

JT-JSKSD

铝合金

本色阳极氧化

高强度黄铜（SP2

镶嵌固体润滑剂

无

加高方型 ● 单挡圈型 ● 标准型

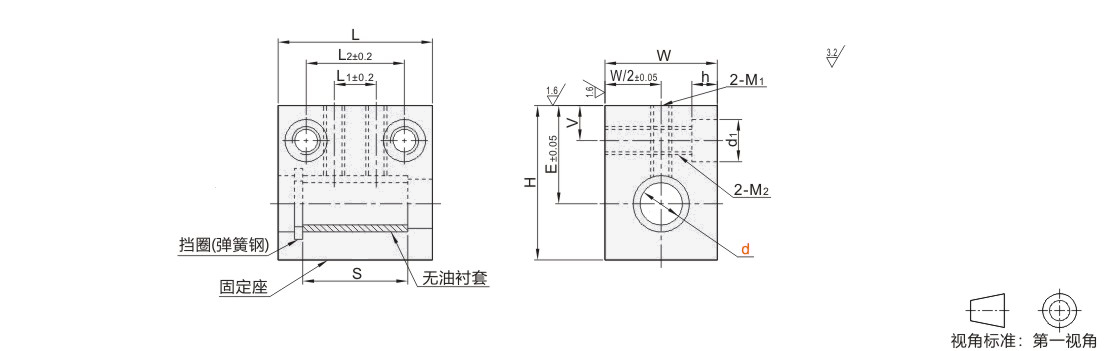

选型参数

选型表

型号											E			W				H			L			L1			L2			V		S				M1			M2			d1×h
代码				d							E			W				H			L			L1			L2			V		S				M1			M2			d1×h
JT-JSKSD				6				+0.022 +0.010			14			16				22			22			6			14			5		15				M3			M3			6×5(M3螺钉用)
				8				+0.028 +0.013			16			20				26			27			11			19			5		20				M3			M3			6×5(M3螺钉用)
				10				+0.028 +0.013			19			26				32			37			17			27			6		30				M5			M5			8×6(M4螺钉用)
				12				+0.034 +0.016			20			28				34						17			27			6						M5			M5			8×6(M4螺钉用)
				13							25			30				43						14			26			7						M6			M6			9×7(M5螺钉用)
				16							27			36				49			47			24			36			7		40				M6			M6			9×7(M5螺钉用)
				20				+0.041 +0.020			31			42				54			57			28			44			8		50				M8			M8			11×8(M6螺钉用)
				25							37			52				65			67			30			50			9		60				M10			M10			14×10(M8螺钉用)
				30							40			58				71			67			30			50			9		60				M10			M10			14×10(M8螺钉用)
