星形把手五角型内外安装型

图片仅供参考

星形把手五角型内外安装型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

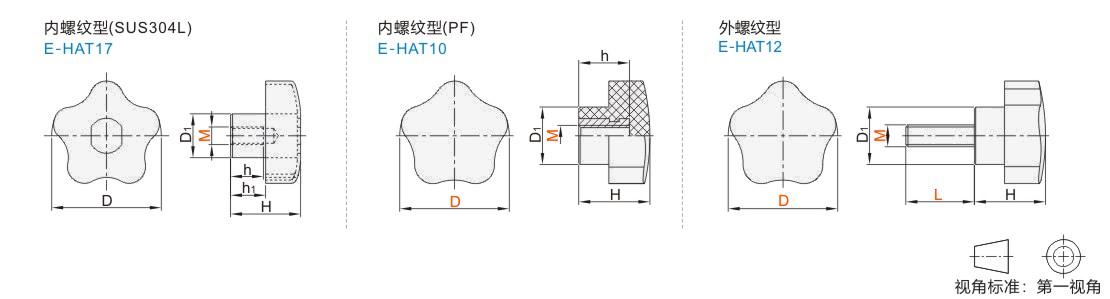

代码	握柄部 / 材质	螺纹部 / 材质	螺纹部 / 表面处理	类型
JT-VQBYDL	SUS304L	SUS304L	—	内螺纹型
JT-VQBYDS	PF	黄铜	—	内螺纹型
JT-VQBYDU	PF	Q235	镀镍	外螺纹型

选型参数

内螺纹型(SUS304L)

型号		D	D1	H	h	h1	参考重量(kg/pcs)
代码	M	D	D1	H	h	h1	参考重量(kg/pcs)
JT-VQBYDL	5	32	13	23	10	11	0.037
	6	40	16	26	12	13	0.060
	8	50	20	33	15	16	0.111
	10	63	25	41	20	21	0.205

外螺纹型

型号		D	L	握柄部颜色	D1	H	参考重量(kg/pcs)
代码	M	D	L	握柄部颜色	D1	H	参考重量(kg/pcs)
JT-VQBYDU	5	25	10 15 20 25 40	E(黑色)	15	20	0.011
	6	32	10 20 25 30 40		19	22	0.023
	8	40	20 25 30 35 40		21	25	0.041
	10	50	25 30 35 40 50		25	29	0.071
	12	65	20 25 30 40 50		27	36.5	0.1

内螺纹型(PF)

型号		D	握柄部颜色	D1	H	h	参考重量 (kg/pcs)
代码	M	D	握柄部颜色	D1	H	h	参考重量 (kg/pcs)
JT-VQBYDS	5	25	E(黑色)	15	20	9	0.01
	6	32		19	22	11.5	0.015
	8	40		21	25	16	0.025
	10	50		25	29	17	0.035
	12	65		27	36.5	21	0.05
	14					17	0.052
	16					23	0.055
