微型宽幅直线导轨滑块标准型

图片仅供参考

微型宽幅直线导轨滑块标准型

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	精度等级	滑块固定方式	滑块数量	导轨固定方式	材质 / 滑轨	材质 / 滑块	类型
JT-RSTBUD	普通级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-RSTBUU	普通级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件
JT-RSTBUO	精密级	上锁式	单滑块	上锁式	SUS440C	SUS440C	组件
JT-RSTBUX	精密级	上锁式	双滑块	上锁式	SUS440C	SUS440C	组件

选型参数

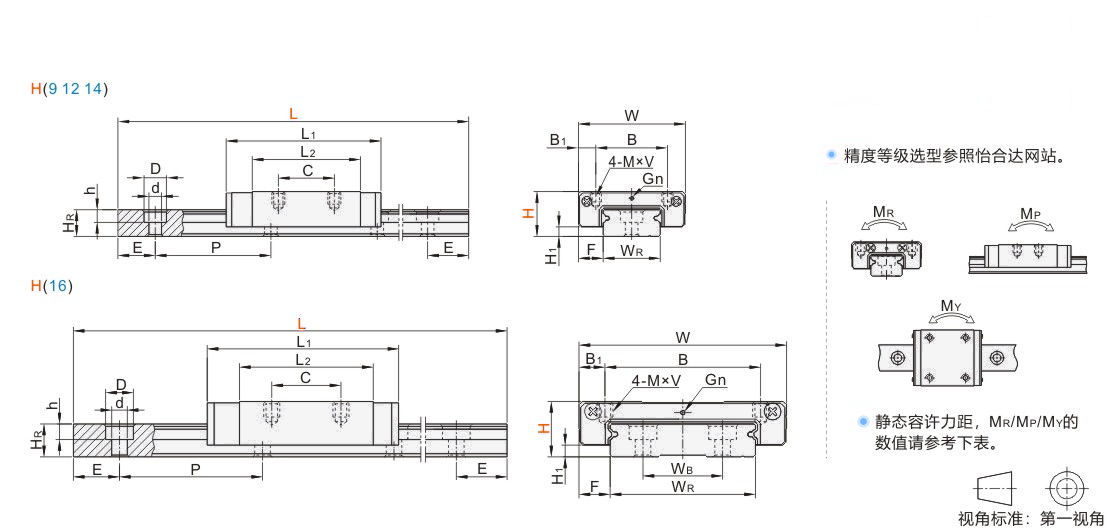

选型表

型号		L				润滑系统	H1			F				滑块尺寸
代码	H	L				润滑系统	H1			F				W				B			B1					C					L1						L2			Gn				M×V
JT-RSTBUD JT-RSTBUU JT-RSTBUO JT-RSTBUX	9	50~290				注油孔	2			5.5				25				19			3					10					30.8						20.6			Ø1.5				M3×3
	12	50~290					3			6				30				21			4.5					12					38.7						26.1			Ø1.2				M3×3
	14	70~470					4			8				40				28			6					15					44						29.4			Ø1.2				M3×4
	16	70~670					4			9				60				45			7.5					20					54.8						37.8			Ø3				M4×4.5

L尺寸的最小值由滑块长度与滑块数量而定。每个规格滑轨长度L最大可做到1000mm/条。

滑轨尺寸								基本额定负载(KN)		静态容许力矩(N-m)			重量
WR	WB	HR	D	h	d	P	固定螺钉	C(动)	Co(静)	MR	MP	MY	滑块(kg)	滑轨(kg/m)
14	—	5.2	6	3.2	3.5	30	M3×6	1.51	2.46	17.7	6.6	6.6	0.023	0.55
18		6.5	6	4.5	3.5	30	M3×8	2.77	4.15	40.14	18.98	18.98	0.035	0.95
24		8.5	8		4.5	40	M4×8	3.95	5.61	70.35	27.84	27.84	0.06	1.53
42	23	9.5	8		4.5	40	M4×10	6.81	9.25	200.45	58.05	58.05	0.122	2.9

N(安装孔数)/E(螺钉中心孔至端面距离)

H	L 最小单位1	N (安装孔数)	E		H	L 最小单位1	N (安装孔数)	E
9	50~67	2	E=[L-(N-1)×P]/2		16	70~89	2	E=[L-(N-1)×P]/2
	68~97	3				90~129	3
	98~127	4				130~169	4
	128~157	5				170~209	5
	158~187	6				210~249	6
	188~217	7				250~289	7
	218~247	8				290~329	8
	248~277	9				330~369	9
	278~290	10				370~409	10
12	50~67	2				410~449	11
	68~97	3				450~489	12
	98~127	4				490~529	13
	128~157	5				530~569	14
	158~187	6				570~609	15
	188~217	7				610~649	16
	218~247	8				650~670	17
	248~277	9				/
	278~290	10
14	70~89	2
	90~129	3
	130~169	4
	170~209	5
	210~249	6
	250~289	7
	290~329	8
	330~369	9
	370~409	10
	410~449	11
	450~470	12

P：螺钉孔间距离
E：螺钉中心孔至端面距离

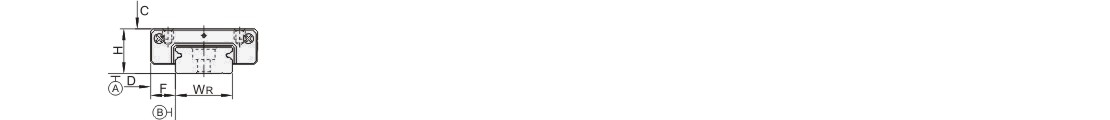

精度基准

类型	尺寸精度(µm)		普通级	精密级
单组导轨	单滑块	高度H的容许尺寸误差	±0.04	±0.02
	单滑块	宽度F的容许尺寸误差	±0.04	±0.025
	双滑块	高度H的相互误差	0.03	0.015
	双滑块	宽度F的相互误差	0.03	0.02
多组导轨	多组导轨高度H的相互误差		0.07	0.04
单组/多组导轨	滑块C面对滑轨A面的行走平行度		请在怡合达网站参阅行走精度表
单组/多组导轨	滑块D面对滑轨B面的行走平行度		请在怡合达网站参阅行走精度表
