顶滚轮输送链条接头
图片仅供参考
收藏 分享

顶滚轮输送链条接头

产品属性： 类型 标准型 标准 美国标准 形式 全扣型 附件形式 无
产品型号： 请点击左侧选项进行选型

顶滚轮输送链条

代码系列ISO链号材质类型
JT-KGYOD40系列
08A
钢顶滚轮输送链条
JT-KGYXD40系列
08A
不锈钢顶滚轮输送链条
JT-KGYOU50系列10A钢顶滚轮输送链条
JT-KGYOQ60系列12A钢顶滚轮输送链条
JT-KGYOF80系列16A钢顶滚轮输送链条
JT-KGYOO100系列20A钢顶滚轮输送链条


顶滚轮输送链条接头

代码类型材质
JT-KGKSQ标准型
钢
JT-KGKDQ不锈钢

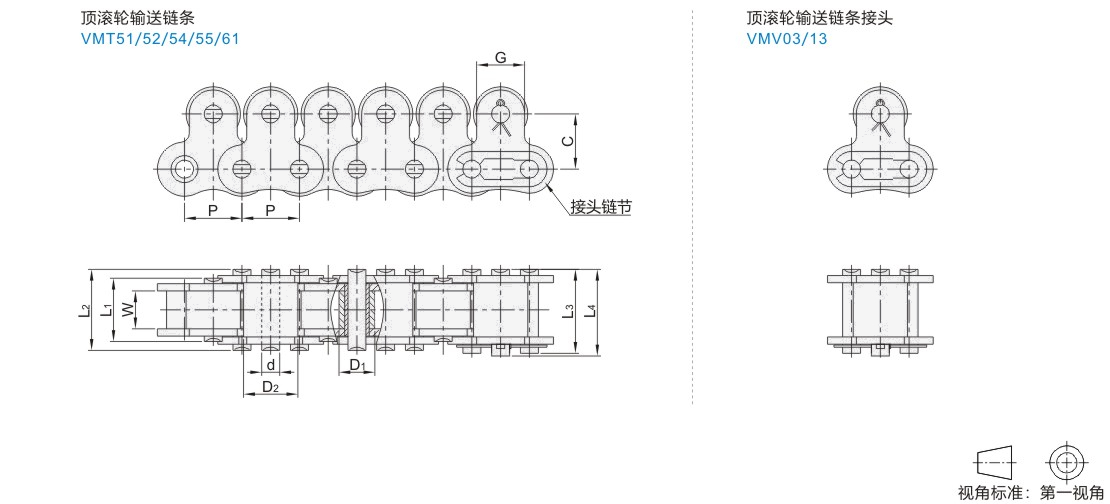

链条一个节距P为一节，如图所示为6节。
一条链条附带一个接头，另需接头可单独订购。


选型参数

  顶滚轮输送链条

型号节数
(最小单位2)		节距P滚子外径内节内宽
Wmin		销轴直径
dmax		销轴长度附板尺寸极限拉伸
强度(KN)		适配接头
型号
代码系列D1maxD2maxL1maxL2maxL3maxL4maxGC
JT-KGYOD
JT-KGYXD
40 4~12.77.95117.853.9613.516.617.818.89.512.714.1JT-KGKSQ-40
JT-KGYOU50 15.87510.16159.45.0816.520.722.223.312.715.922.2JT-KGKSQ-50
JT-KGYOQ60 19.0511.911812.575.942125.927.728.315.918.331.8JT-KGKSQ-60
JT-KGYOF80 25.415.882415.757.9226.232.73536.519.124.656.7JT-KGKSQ-80
JT-KGYOO100 31.7519.053018.99.5332.340.444.744.725.431.888.5JT-KGKSQ-100

 顶滚轮输送链条接头

型号适配链条型号
代码系列
JT-KGKSQ
JT-KGKDQ
40 JT-KGYOD-40
50 JT-KGYOU-50
60 JT-KGYOQ-60
80 JT-KGYOF-80
100 JT-KGYOO-100
