滚针型导柱

图片仅供参考

滚针型导柱

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

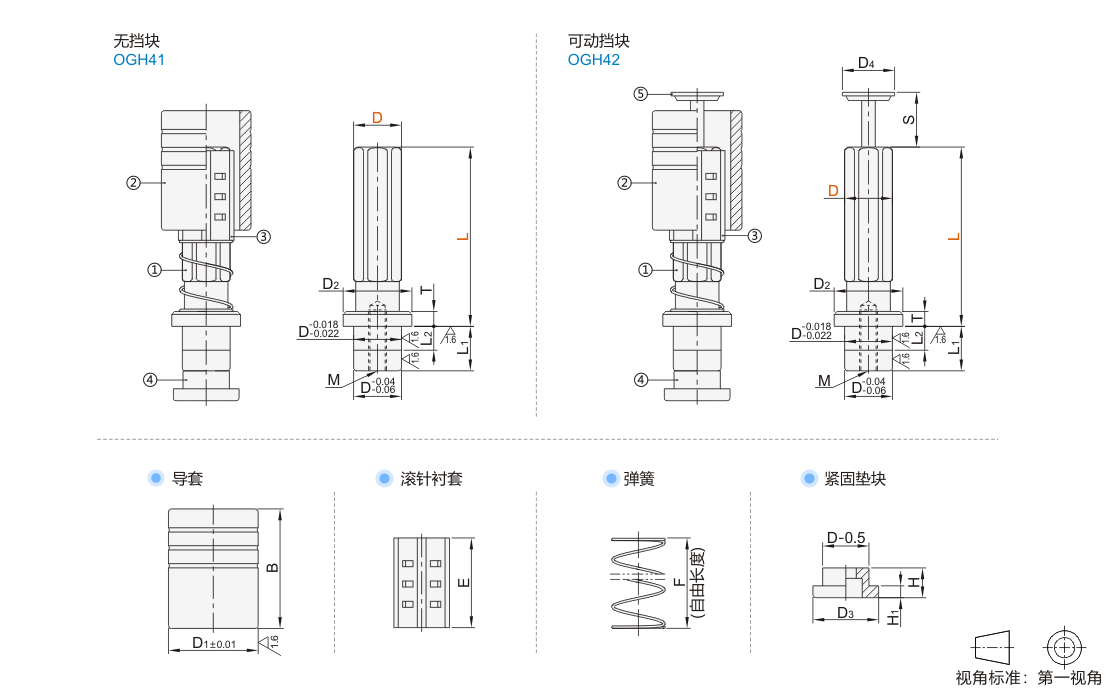

代码	材质 / ①导柱 ②导套	材质 / ③滚针衬套	材质 / ④紧固垫块	材质 / ⑤可动挡块	类型
JT-JSQFD	SUJ2	SUJ2 + 超级工程塑料	S45C	S45C+ SPC-1	无挡块
JT-JSQFU	SUJ2	SUJ2 + 超级工程塑料	S45C	S45C+ SPC-1	可动挡块

选型参数

选型表

型号		L	F(弹簧)		导柱					导套			滚针衬套	紧固垫块			可动挡块
代码	D	L	JT-JSQFD	JT-JSQFU	D2	L1	L2	T	M	D1	B		E	D3	H	H1	D4	S
无挡块 JT-JSQFD 可动挡块 JT-JSQFU	13*	50	30	—	20	10	7	5	M6深15	24	30	±0.01	25	17	8	4	—	—
		60	40
		70	50
	16*	50	30		23	10	7	5	M6深15	30	40		30	22	10	4
		60	40
		80	60
	20	90	70	80	29	15	7.5	5	M8深18	37	50		40	28	14	7	24	17
		100	80	90
		120	100	110
	25	100	70	80	36	18	9	8	M8深18	44	61		51	35	14	7	29	21
		120	90	100
		130	100	120
	28	95	60	70	39	20	10	10	M10深22	47	67		57	36	16	8	33	21
		120	80	90
		140	100	100
		160	120	130
	32	120	85	95	44	23	11.5	10	M10深22	54	73		63	40	16	8	37	28
		140	105	115
		160	125	145
	38	140	95	105	53	27	13.5	12	M12深27	64	78		66	49	18	10	44	25
		160	115	135
		180	135	155

带*规格仅适用于JT-JSQFD(无挡块)。
