手轮外径D(mm) *

五幅条圆轮缘手轮

图片仅供参考

五幅条圆轮缘手轮

产品属性：

产品型号：请点击左侧选项进行选型重新选型

产品型号：待完成选型重置

含税总价：待选型

含税单价：待选型

未税单价：待选型

税率： 13.00%

购买数量	折扣	单价(未税)	单价(含税)	状态
暂无折扣

购买数量：

预计发货：0 天 按订单确认后起算

产品详情
文档下载

代码	安装方式	手轮主体 / 材质	手轮主体 / 表面处理	握柄 / 材质	握柄 / 表面处理	握柄螺纹部 / 材质	握柄螺纹部 / 表面处理	类型
JT-QXXDD	无孔型	ADC12	喷砂	A5056	喷砂	Q235	镀铬	固定手柄型
JT-QXXDU	无孔型	HT200	镀铬	Q235	镀铬	Q235	镀铬	固定手柄型
JT-QXXDX	螺钉锁紧型	HT200	镀铬	Q235	镀铬	Q235	镀铬	固定手柄型
JT-QXXUD	键槽孔型	HT200	镀铬	Q235	镀铬	Q235	镀铬	固定手柄型
JT-QXXUX	方孔型	HT200	镀铬	Q235	镀铬	Q235	镀铬	固定手柄型

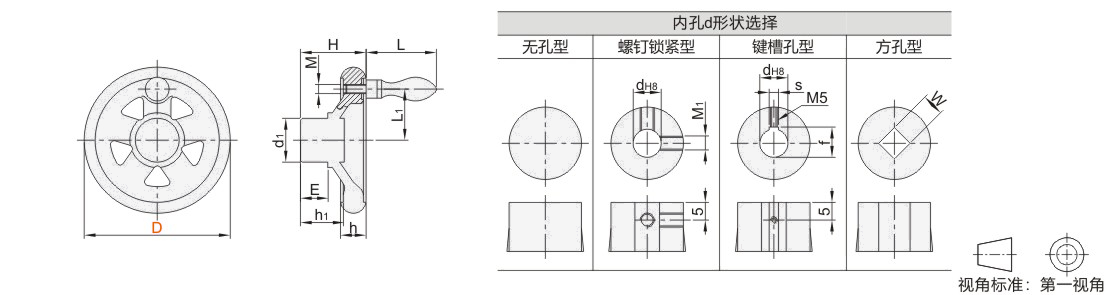

选型参数

选型表

型号				d	M1			W			L		L1			H			h	h1		d1		E			M						f			s		参考重量(kg/pcs)
代码		D		d	M1			W			L		L1			H			h	h1		d1		E			铸铁			铝合金			f			s		铸铁		铝合金
JT-QXXDD JT-QXXDU JT-QXXDX JT-QXXUD JT-QXXUX		80		10	5			10			38.5		28			36			14	24		24		15			5			8			11.4			3		0.38		0.16
		100		12				12			38.5		37			39			16	28		30					5						13.8			4		0.60		0.25
		125		12				12			48.5		46.5			40			17	28		33					6						13.8			4		0.90		0.35
		140		15	6			14			48.5		53.5			44			18	30		35		16			6						17.3			5		1.10		0.43
		160		16				14			62.5		62.5			46			18.5	32		37		16			8						18.3					1.40		0.56
		200		16				17			77.5		81			59.5			24	41		43		19			10			10			18.3					2.80		1.14
		250		20				17			77.5		100			65.5			27	44		48		19			10			—			22.3					4.90		—

JT-QXXDD手轮无D250规格。
